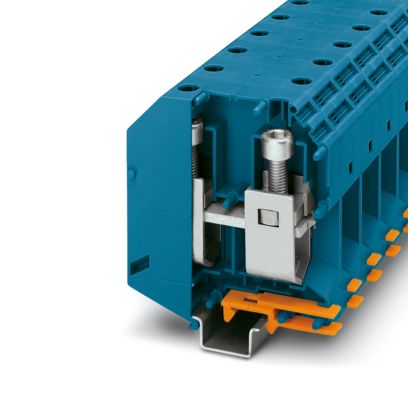

Conector Phoenix din sina UKH 150 albastru 3010123

Bloc terminal de curent ridicat UKH 150 BU, 1000 V, 309 A, conexiune cu șurub, secțiune conductor 35-150 mm², montaj pe șină DIN, culoare albastră.

Producător: Phoenix Contact

Cod produs: 4017918091859

Bloc terminal de curent ridicat UKH 150 BU de la Phoenix Contact, proiectat pentru tensiuni nominale de până la 1000 V și curenți nominali de până la 309 A. Acest conector permite conectarea conductorilor cu secțiuni între 35 mm² și 150 mm², utilizând o conexiune cu șurub. Montajul se realizează pe șine DIN NS 35/15 sau NS 32, iar culoarea albastră facilitează identificarea în panouri electrice.

116,55 lei

increase-value decrease-value

Timp de livrare: 5-7 zile

Specificatii
Recenzii

Specificații produse

Denumire caracteristica	Valoarea
Tensiune nominală	1000 V
Curent nominal	309 A
Metodă de conexiune	Conexiune cu șurub
Număr de conexiuni	2
Număr de poziții	1
Secțiune conductor	35 mm² - 150 mm²
Tip montaj	NS 35/15, NS 32
Culoare	Albastru
Material Izolator	PA
Clasa de inflamabilitate conform UL 94	V0
Tensiune de impuls nominală	8 kV
Grad de poluare	3
Categorie de supratensiune	III
Grup de materiale izolatoare	I
Putere maximă disipată în condiții nominale	9,55 W
Curent maxim de încărcare	309 A (cu secțiune conductor de 150 mm²)
Temperatura maximă a materialului izolator conform UL 746 B	130 °C
Temperatura de aplicare a materialului izolator în condiții de frig	-60 °C
Comportament la foc pentru vehicule feroviare conform DIN 5510-2	Test trecut
Metodă de testare la flacără conform DIN EN 60695-11-10	V0
Indice de oxigen conform DIN EN ISO 4589-2	>32 %
Secțiune conductor solid minimă	35 mm²
Secțiune conductor solid maximă	150 mm²
Secțiune conductor flexibilă minimă	50 mm²
Secțiune conductor flexibilă maximă	150 mm²
Secțiune conductor flexibilă cu ferulă fără manșon de plastic minimă	50 mm²
Secțiune conductor flexibilă cu ferulă fără manșon de plastic maximă	150 mm²
Secțiune conductor flexibilă cu ferulă cu manșon de plastic minimă	50 mm²
Secțiune conductor flexibilă cu ferulă cu manșon de plastic maximă	150 mm²
Secțiune cu punte de inserție, solidă maximă	150 mm²
Secțiune cu punte de inserție, flexibilă maximă	120 mm²
2 conductori cu aceeași secțiune, solidă minimă	25 mm²
2 conductori cu aceeași secțiune, solidă maximă	50 mm²
2 conductori cu aceeași secțiune, flexibilă minimă	35 mm²
2 conductori cu aceeași secțiune, flexibilă maximă	50 mm²
2 conductori cu aceeași secțiune, flexibilă, cu ferule fără manșon de plastic, minimă	25 mm²
2 conductori cu aceeași secțiune, flexibilă, cu ferule fără manșon de plastic, maximă	50 mm²
Conformitate cu standardul	IEC/EN 60079-7
Conformitate cu standardul CSA	Da
Conformitate cu standardul IEC 60947-7-1	Da
Protecție la foc pentru vehicule feroviare conform DIN EN 45545-2 R22	HL 1 - HL 3
Protecție la foc pentru vehicule feroviare conform DIN EN 45545-2 R23	HL 1 - HL 3
Protecție la foc pentru vehicule feroviare conform DIN EN 45545-2 R24	HL 1 - HL 3
Protecție la foc pentru vehicule feroviare conform DIN EN 45545-2 R26	HL 1 - HL 3
Conformitate China RoHS	Perioadă de utilizare ecologică: nelimitată = EFUP-e
Substanțe periculoase peste valorile limită	Nu
