Descriere

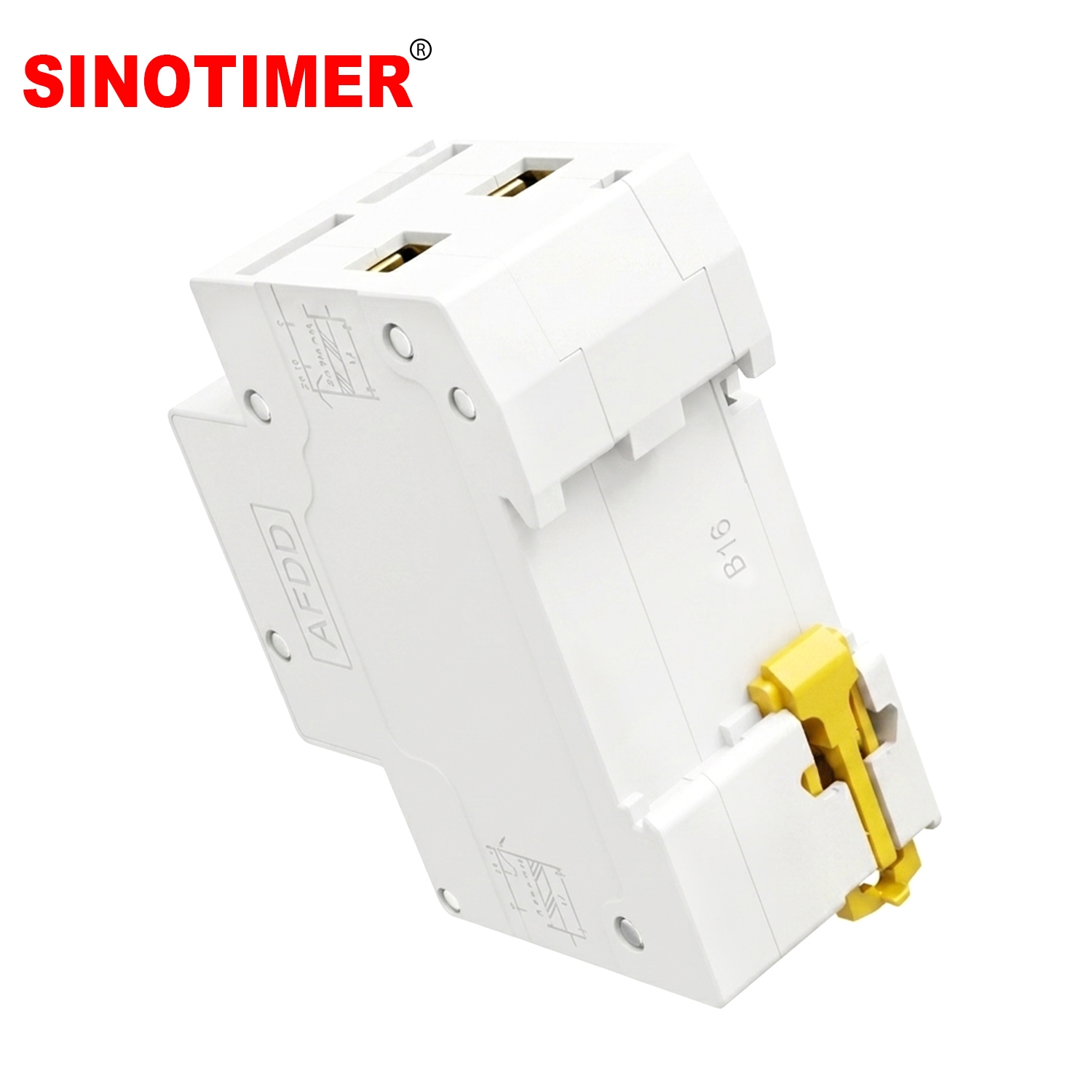

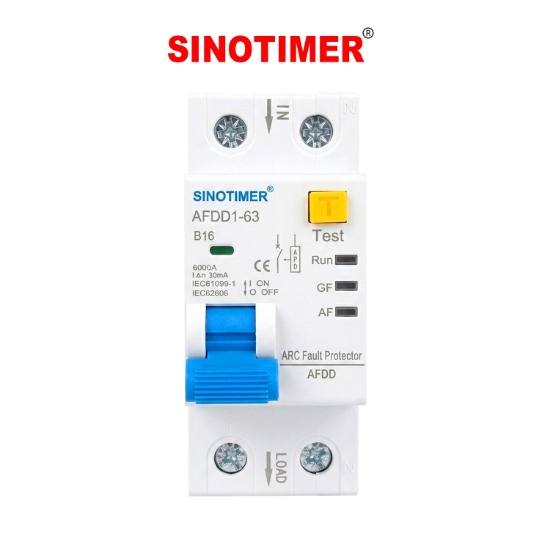

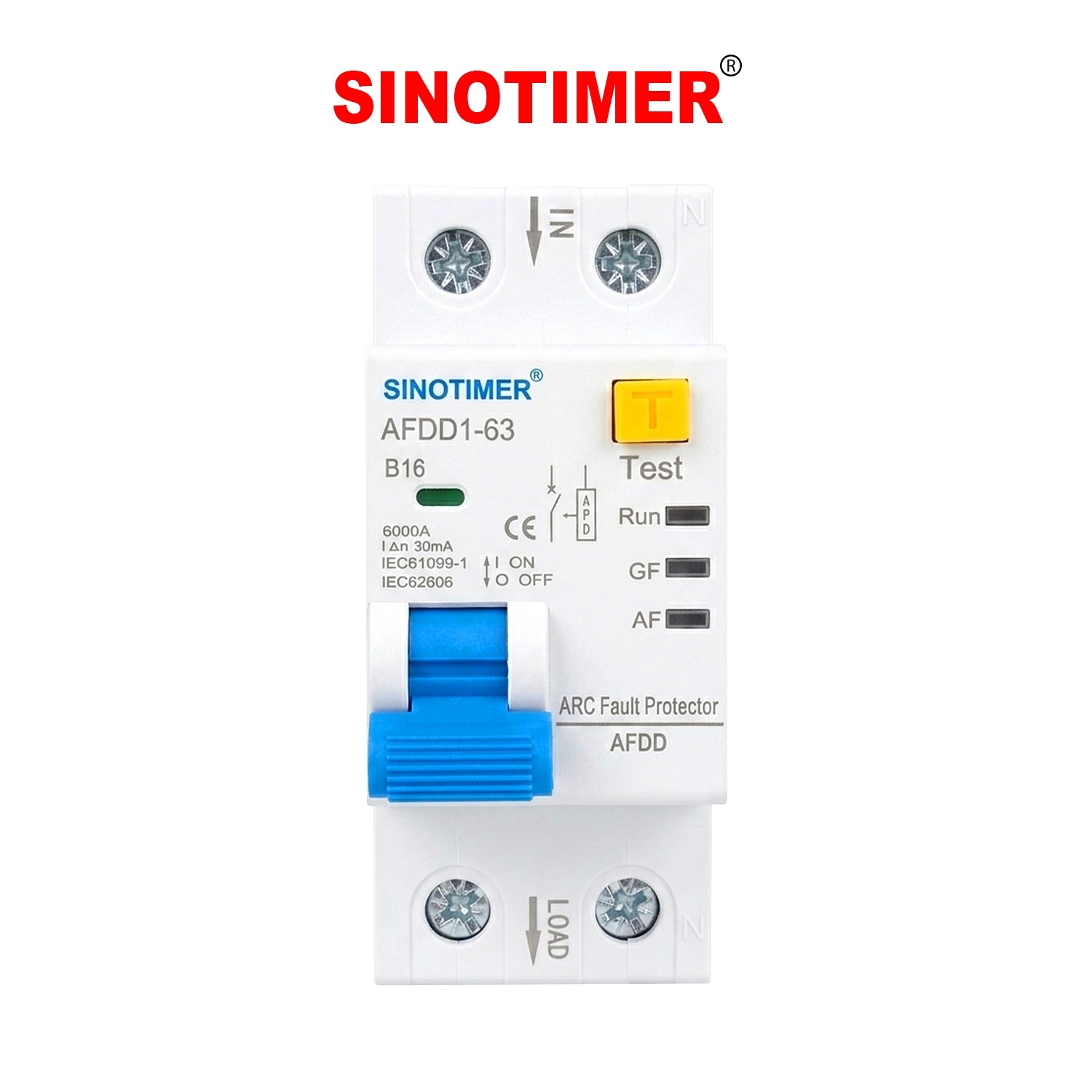

Sinotimer AFDD1-63 B16 este un dispozitiv multifuncțional de protecție pentru instalații electrice monofazate, care integrează într-un singur aparat protecția la arc electric (AFDD), curent rezidual, suprasarcină și scurtcircuit.
Modelul are un curent nominal de 16A, caracteristică de declanșare B, sensibilitate diferențială de 30mA și capacitate de rupere de 6000A (6kA).
Funcția AFDD permite detectarea arcurilor electrice periculoase care pot apărea, de exemplu, în cazul conductorilor deteriorați, izolației degradate sau conexiunilor electrice necorespunzătoare. Aceste defecte pot genera temperaturi ridicate și pot crește riscul producerii unui incendiu.

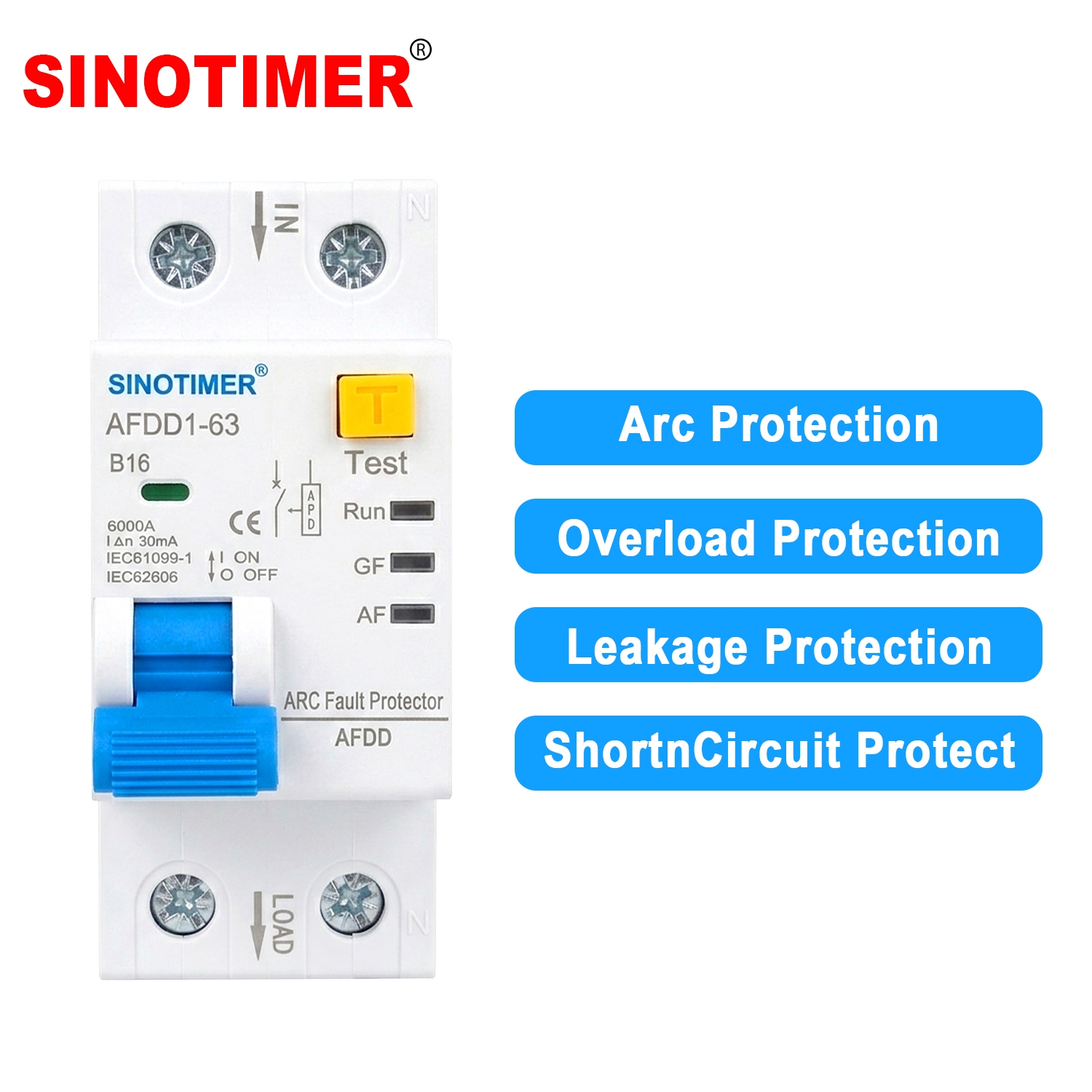

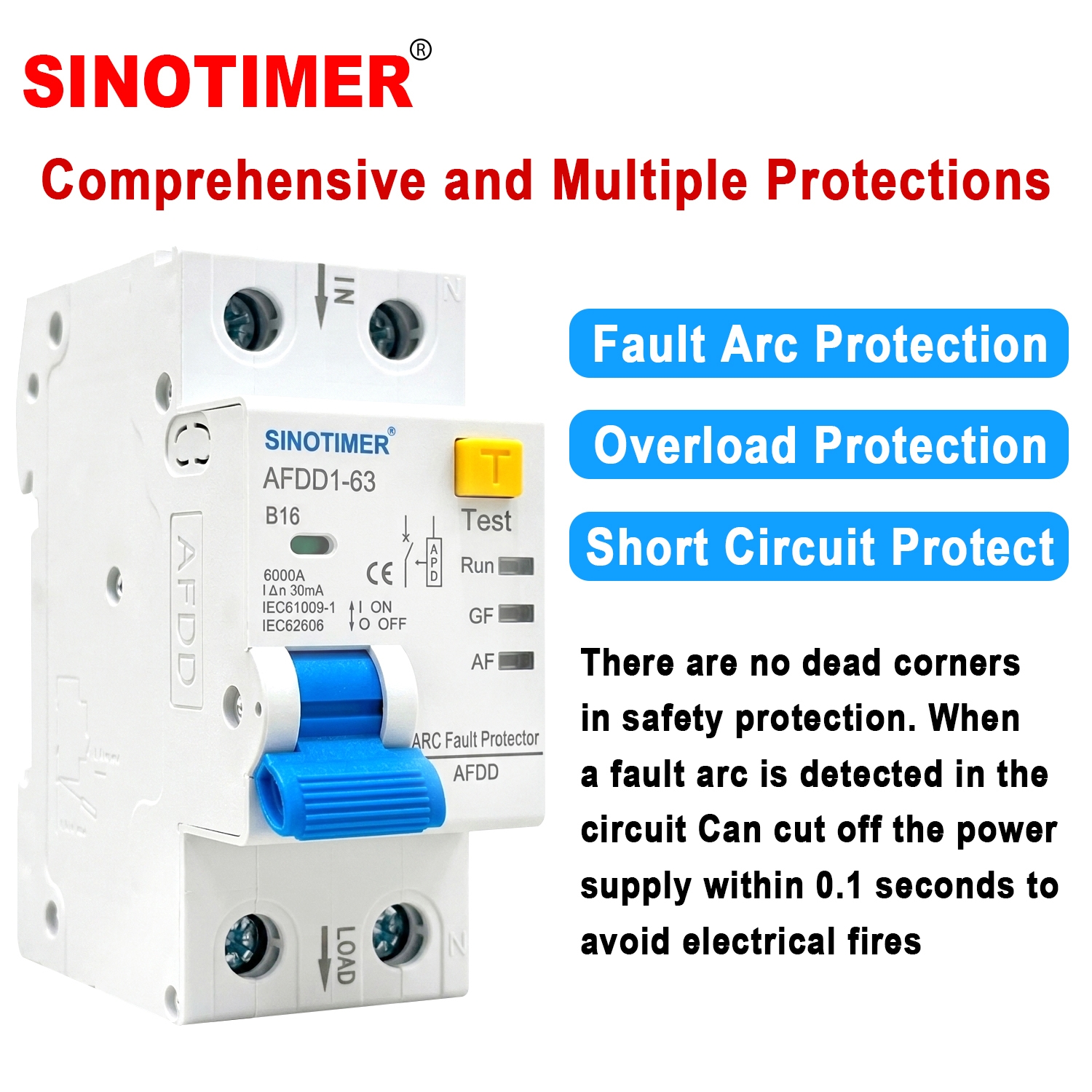

4 tipuri de protecție într-un singur aparat
- Protecție AFDD la arc electric – detectează arcurile electrice periculoase.
- Protecție diferențială 30mA – detectează curenții reziduali/scurgerile către pământ.
- Protecție la suprasarcină – întrerupe circuitul atunci când curentul depășește limitele admise.
- Protecție la scurtcircuit – asigură declanșarea rapidă în cazul unui scurtcircuit.
Specificații tehnice
- Marcă: Sinotimer
- Model: AFDD1-63
- Variantă: B16
- Curent nominal: 16A
- Poli: 1P+N
- Tensiune nominală: AC 230V
- Frecvență: 50/60Hz
- Caracteristică de declanșare: Tip B
- Curent rezidual nominal IΔn: 30mA
- Capacitate de rupere: 6000A / 6kA
- Timp de acționare indicat: ≤0,1 secunde
- Temperatură de funcționare declarată: -40°C – +85°C

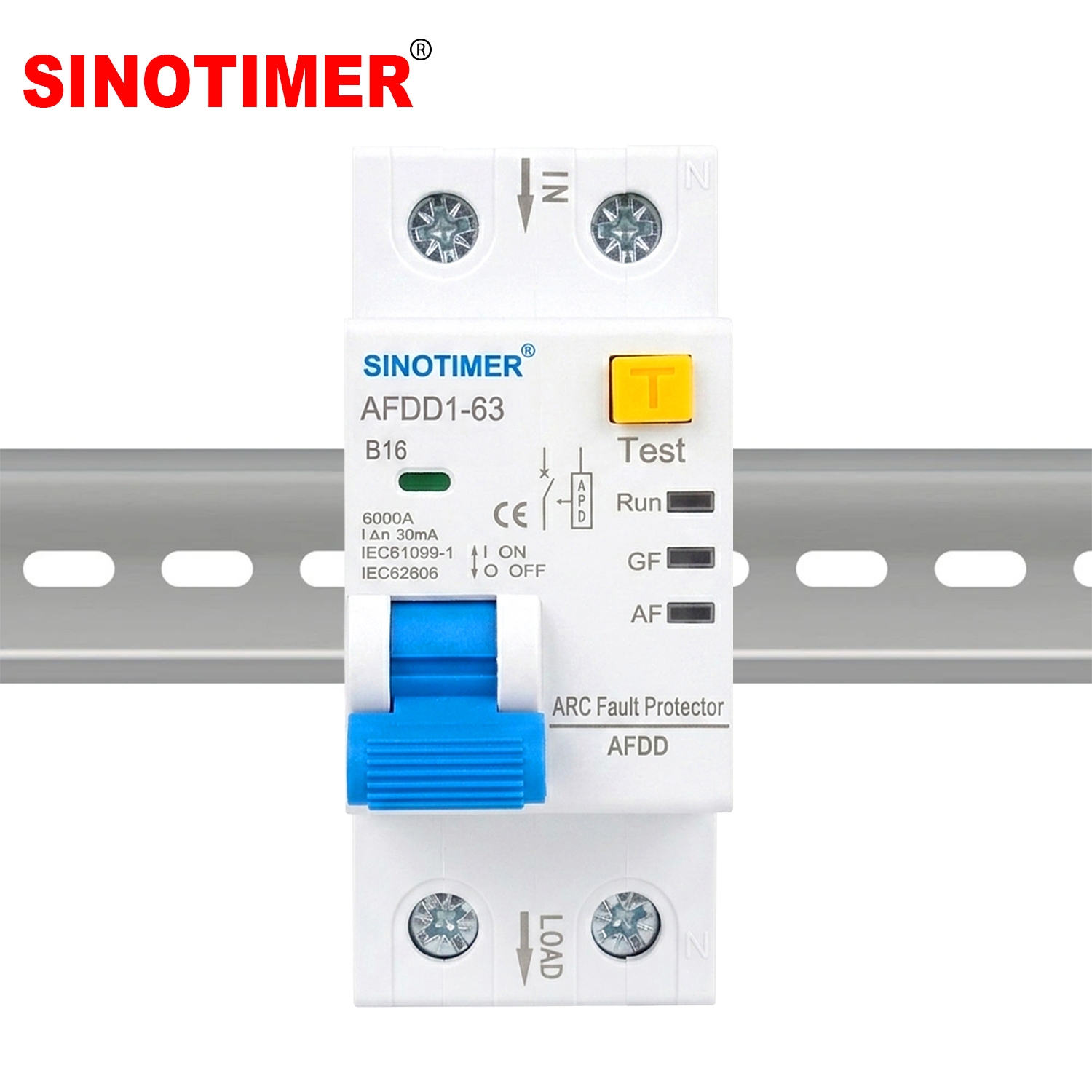

- Montaj: șină DIN 35 mm
- Standarde indicate pe aparat: IEC 61009-1 și IEC 62606
- Buton TEST: Da
- Indicator funcționare: Da
- Indicator defect: Da
- Indicator arc electric: Da

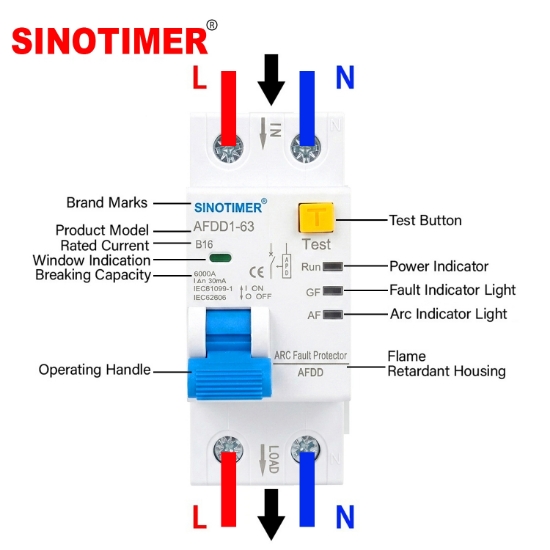

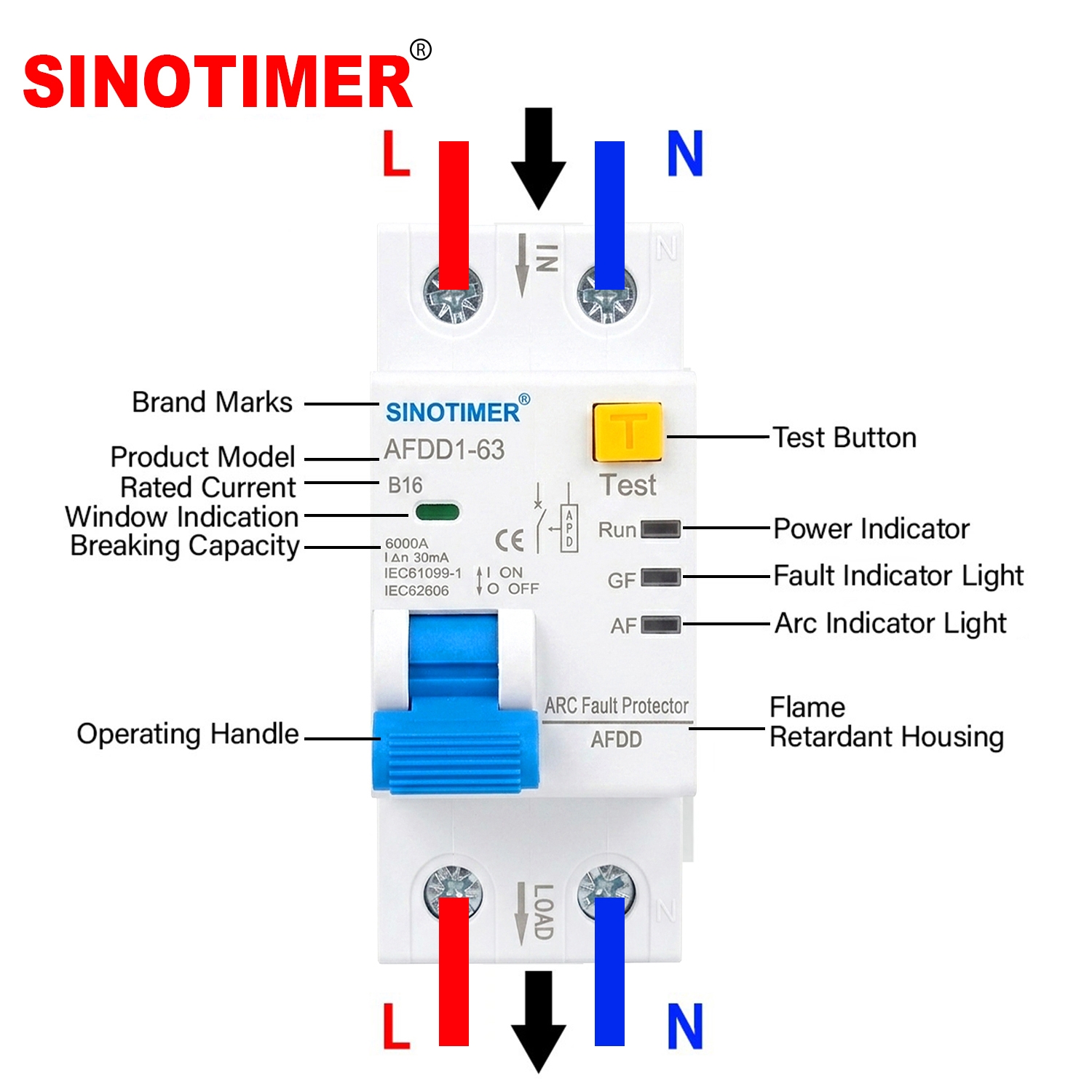

Indicatoare frontale
Sinotimer AFDD1-63 B16 dispune de indicatoare care permit identificarea rapidă a stării aparatului:
- Run – indicator de funcționare/alimentare
- GF – indicator asociat defectului/curentului rezidual
- AF – indicator pentru detectarea arcului electric
- Fereastră mecanică pentru indicarea stării contactelor
- Buton galben TEST
Conectare electrică
Aparatul este destinat circuitelor monofazate L + N.
Conform marcajelor produsului:
Partea superioară – IN
Partea inferioară – LOAD
- L – fază către consumator
- N – nul către consumator
Trebuie respectată direcția de alimentare indicată pe aparat.

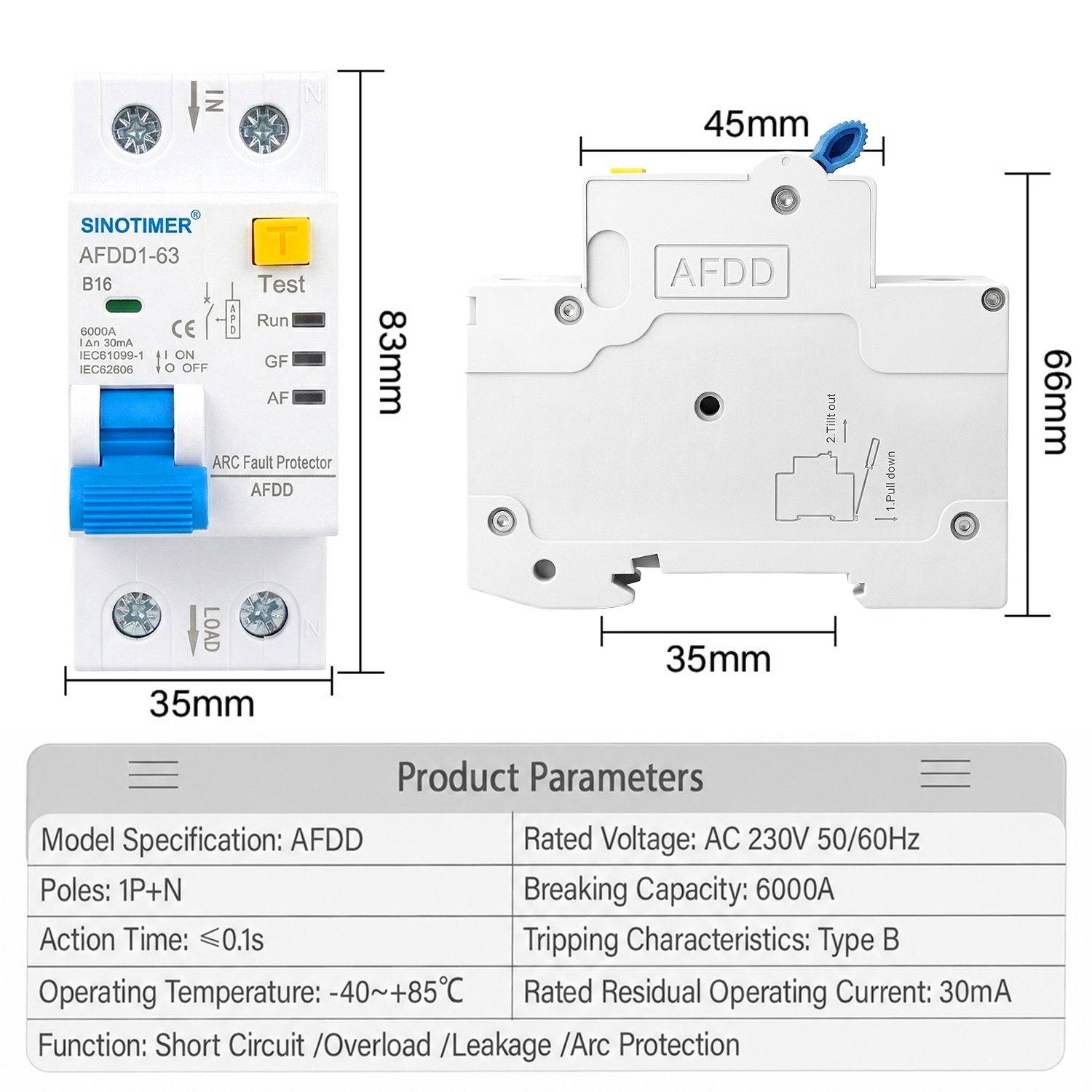

Dimensiuni
- Lățime: 35 mm
- Înălțime: 83 mm
- Adâncime indicată: aproximativ 66 mm
- Dimensiune suplimentară indicată a corpului: 45 mm
- Montaj pe șină DIN: 35 mm
- Ocupă aproximativ 2 module DIN
Protecția împotriva arcului electric – AFDD
Arcul electric poate apărea în instalație din cauza unor probleme precum:
- contacte sau borne slăbite;
- conductori deteriorați;
- cabluri îndoite sau strivite;
- izolație degradată;
- conexiuni electrice defectuoase;
- deteriorarea cablurilor în timp.
În anumite situații, curentul produs de un arc electric poate să nu fie suficient pentru declanșarea unui întrerupător magnetotermic convențional.
Funcția AFDD este concepută special pentru detectarea acestui tip de defect și întreruperea circuitului atunci când este identificat un arc electric periculos.
Unde poate fi utilizat
Modelul B16 – 16A poate fi utilizat, în funcție de dimensionarea instalației, pentru:
- circuite de prize;
- instalații electrice rezidențiale;
- apartamente și case;
- cabane;
- birouri;
- spații comerciale;
- tablouri electrice;
- circuite cu echipamente electrice și electrocasnice;
- zone în care protecția suplimentară împotriva incendiilor electrice este importantă.
Buton TEST
Aparatul este prevăzut cu buton TEST, care permite verificarea periodică a funcționării sistemului de protecție.
Testarea trebuie efectuată conform instrucțiunilor producătorului, cu aparatul alimentat și instalat corespunzător.
Important
Instalarea trebuie efectuată de un electrician calificat/autorizat și cu respectarea normelor aplicabile instalației electrice.
Valoarea de 16A nu trebuie aleasă numai în funcție de puterea consumatorului. Protecția trebuie dimensionată corespunzător secțiunii conductorului, tipului circuitului, modului de instalare și celorlalte caracteristici ale instalației.
