Intrerupator AFDD SINOTIMER AFDD2-63 B16, 1P+N, 16A, 230V, 30mA, protectie arc, diferentiala, 4.5kA

Intrerupatorul AFDD SINOTIMER AFDD2-63 B16 este un dispozitiv de protectie 4-in-1 destinat circuitelor electrice monofazate 1P+N, 230V AC. Integreaza protectia la arc electric (AFDD), protectia diferentiala la curenti reziduali, protectia la suprasarcina si protectia la scurtcircuit.

Modelul are un curent nominal de 16A, caracteristica de declansare B si o sensibilitate diferentiala de 30mA. Functia AFDD monitorizeaza circuitul pentru identificarea arcurilor electrice periculoase, care pot aparea din cauza conexiunilor slabite, conductoarelor deteriorate, izolatiei defecte sau contactelor electrice necorespunzatoare.

Dispozitivul dispune de buton TEST, buton RESET si indicatoare luminoase pentru functionare si identificarea defectelor. Fereastra frontala permite, de asemenea, vizualizarea starii mecanismului.

Constructia compacta permite instalarea direct in tabloul electric pe sina DIN standard de 35 mm.

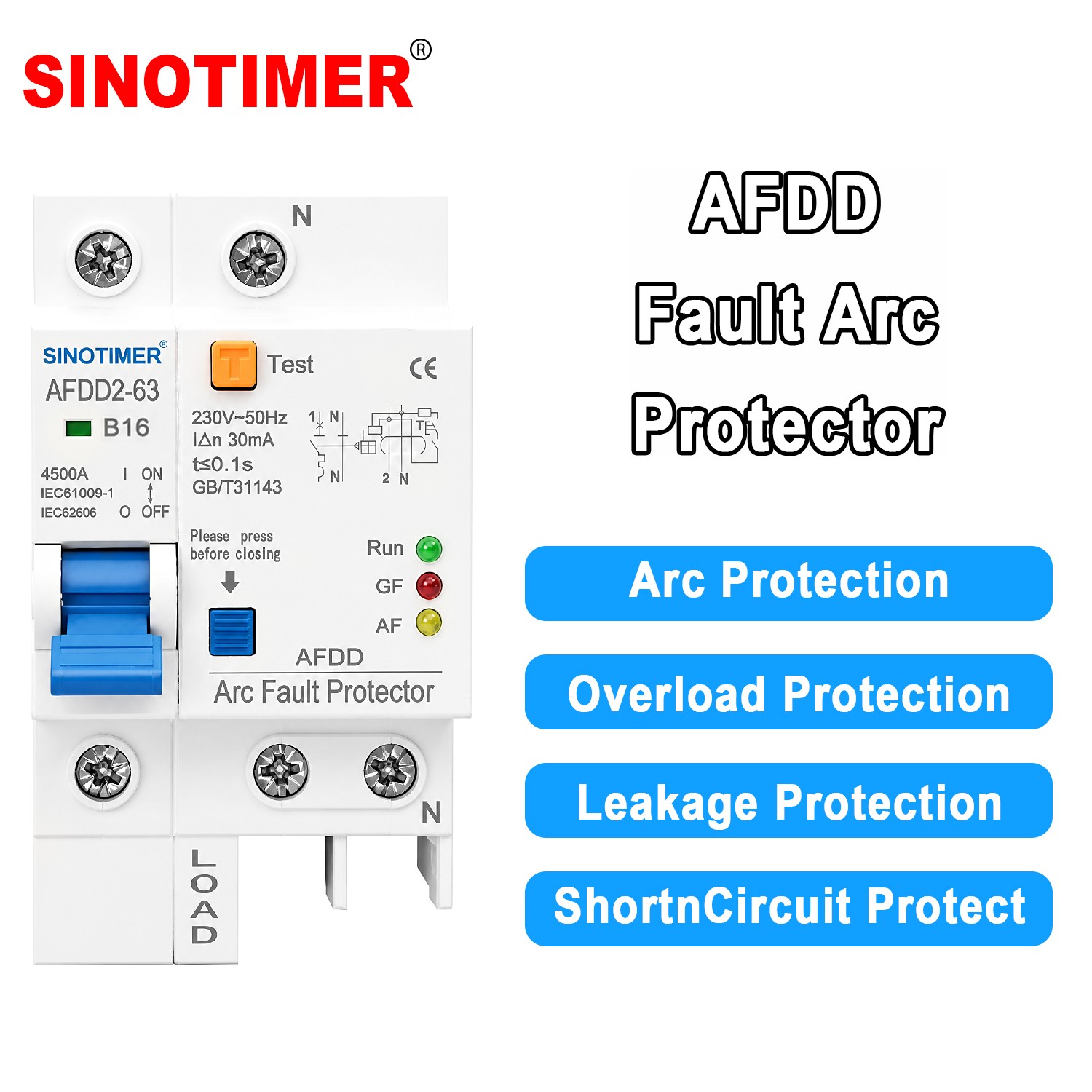

Protectie 4-in-1

• AFDD – detectarea defectelor de arc electric
• Protectie diferentiala 30mA – detectarea curentilor reziduali
• Protectie la suprasarcina
• Protectie la scurtcircuit

Prin combinarea acestor functii intr-un singur dispozitiv, AFDD2-63 permite realizarea unei protectii complexe a circuitului electric ocupand un spatiu compact in tabloul de distributie.

Documentatie tehnica

Functia AFDD – protectie impotriva arcului electric

AFDD – Arc Fault Detection Device – monitorizeaza circuitul electric pentru identificarea semnalelor caracteristice unui arc electric periculos.

Astfel de defecte pot aparea din cauza:

• conexiunilor electrice slabite;
• cablurilor sau izolatiei deteriorate;
• contactelor imperfecte;
• conductoarelor deteriorate mecanic;
• conexiunilor care genereaza incalzire si arc electric.

Detectarea unui defect de arc permite declansarea protectiei si contribuie la reducerea riscului de supraincalzire si incendiu de natura electrica.

Protectie diferentiala 30mA

Dispozitivul dispune de protectie la curent rezidual cu sensibilitate nominala de 30mA.

Aceasta functie monitorizeaza dezechilibrul curentului din circuit si declanseaza dispozitivul atunci cand sunt indeplinite conditiile de declansare.

Protectie la suprasarcina si scurtcircuit

AFDD2-63 B16 include protectie termomagnetica, avand:

Curent nominal: 16A
Caracteristica: B
Capacitate de rupere: 4500A / 4,5kA

Caracteristica B este utilizata pentru circuite la care curentii de pornire nu sunt foarte ridicati, dimensionarea finala a protectiei trebuind realizata in functie de instalatie si consumatori.

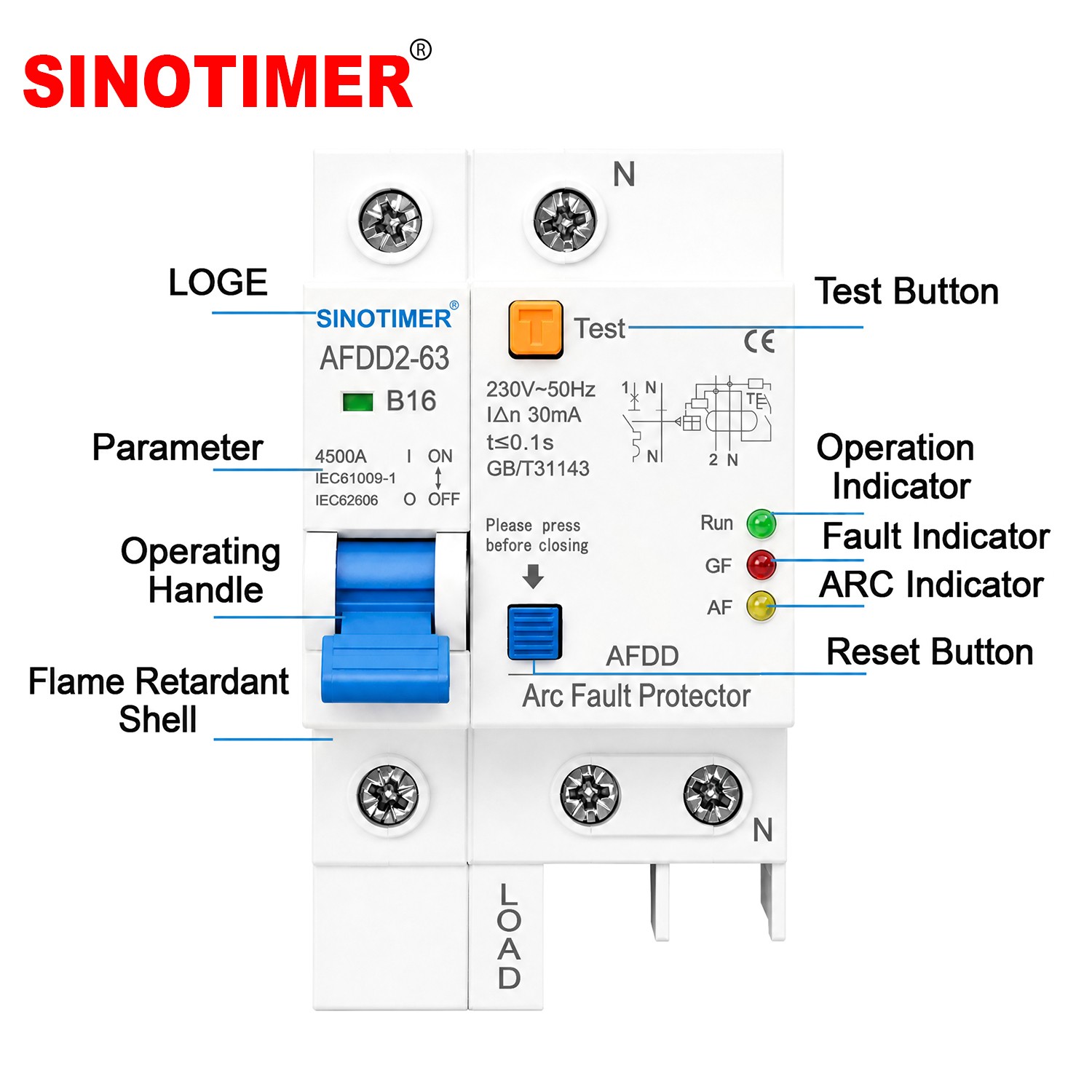

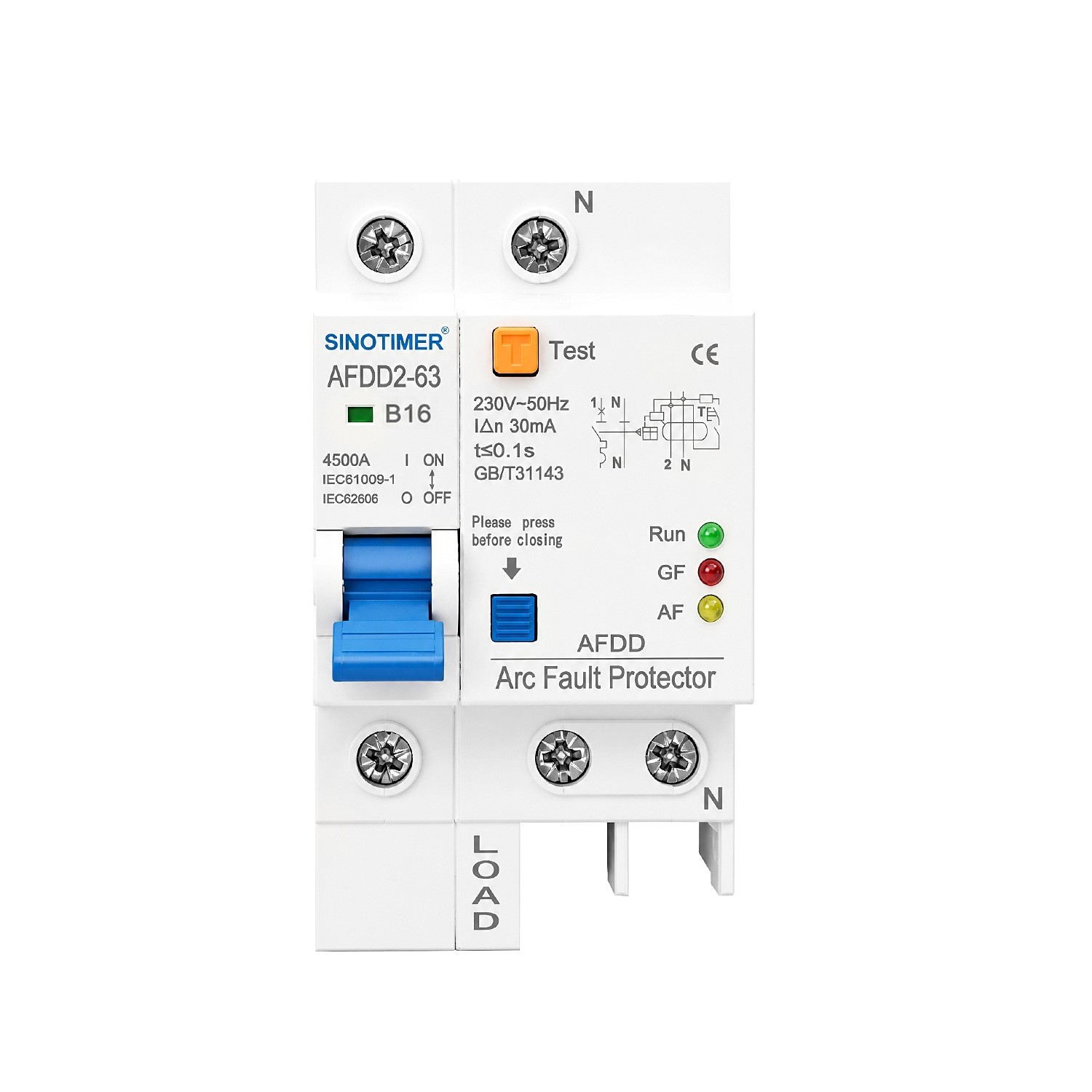

Indicatoare frontale

Dispozitivul este prevazut cu trei indicatoare:

RUN – verde: indica functionarea dispozitivului.
GF – rosu: indicator asociat unui defect de tip Ground Fault.
AF – galben: indicator asociat detectarii unui Arc Fault.

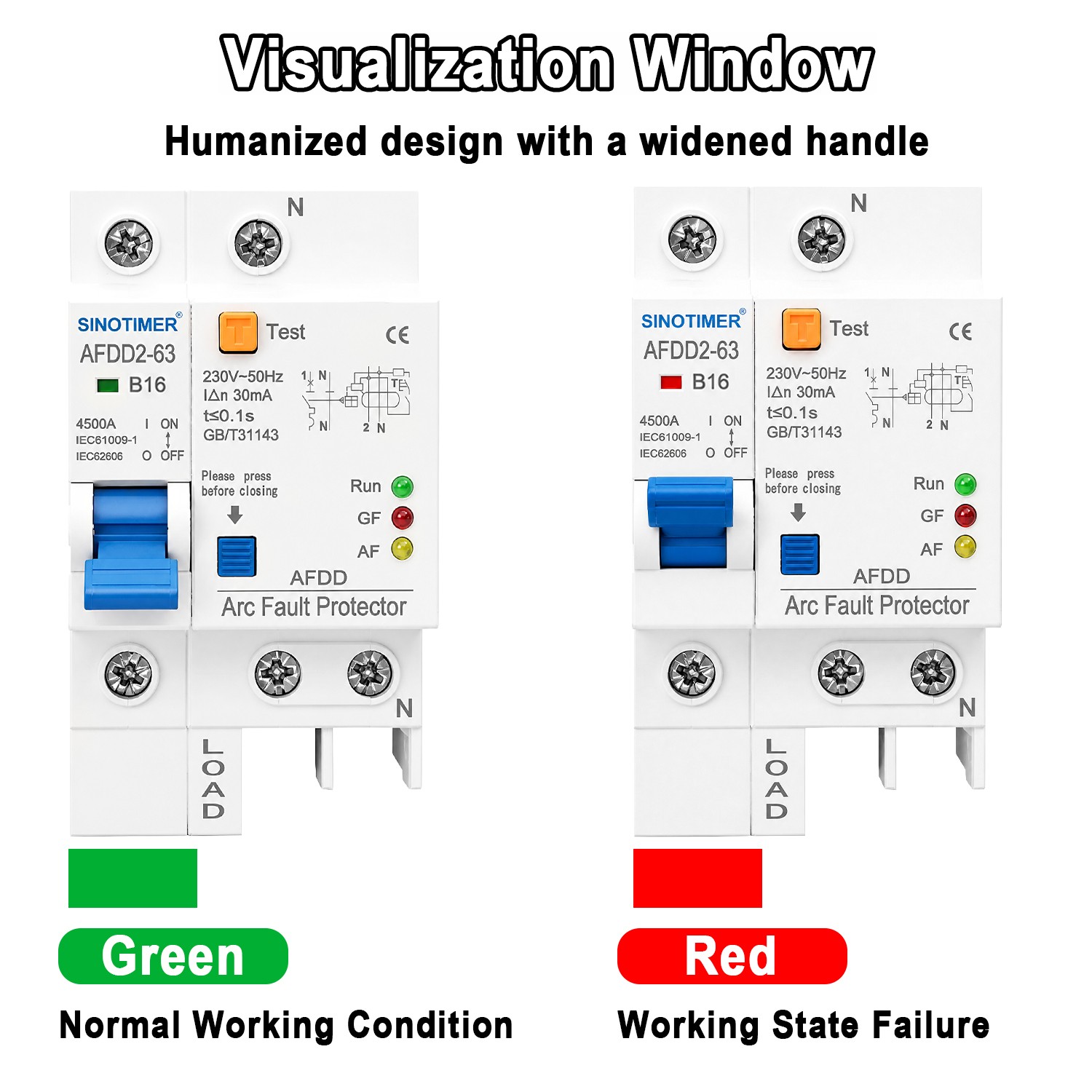

De asemenea, fereastra mecanica frontala permite vizualizarea starii aparatului.

Buton TEST si RESET

Butonul portocaliu TEST permite verificarea functionarii sistemului de protectie.

Butonul albastru RESET este utilizat pentru resetarea dispozitivului conform procedurii de operare. Pe aparat este indicata instructiunea „Please press before closing”, ceea ce indica actionarea resetarii inainte de rearmare atunci cand aceasta este necesara.

Conectare

Modelul este destinat circuitelor monofazate 1P+N:

L – faza
N – neutru

Intrarea si iesirea trebuie realizate conform schemei inscriptionate direct pe aparat si marcajelor LINE/LOAD.

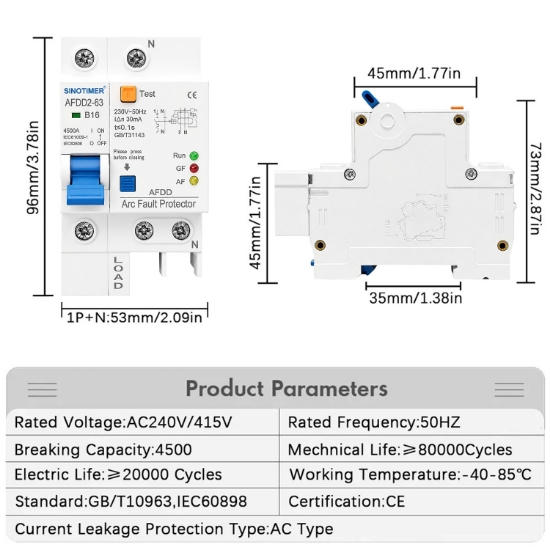

Dimensiuni

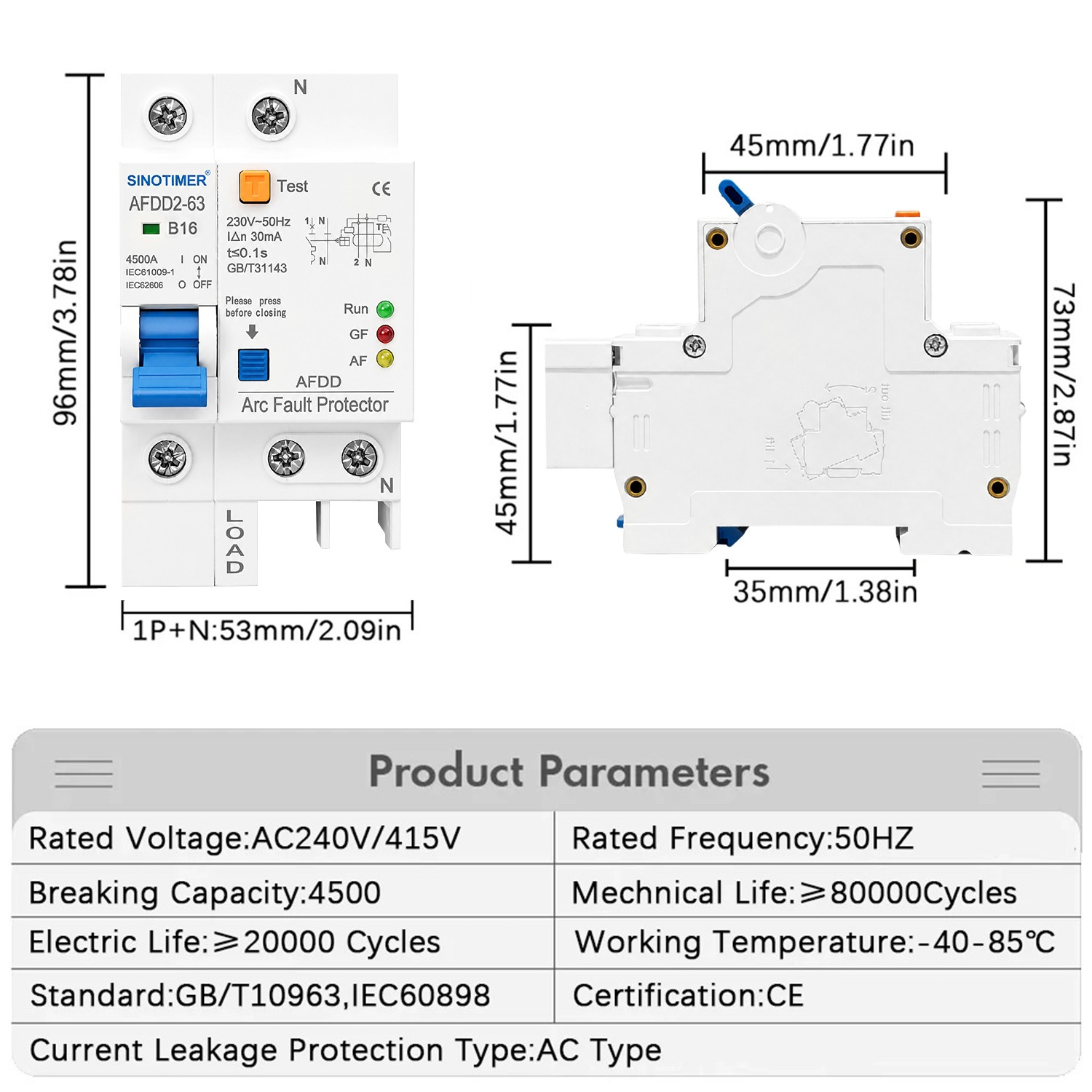

Conform documentatiei vizuale furnizate:

• inaltime: 96 mm
• latime: 53 mm
• adancime maxima: 73 mm
• sina de montaj: DIN 35 mm

Latimea de aproximativ 53 mm corespunde unui aparat cu o latime de aproximativ 3 module DIN.

Instalare

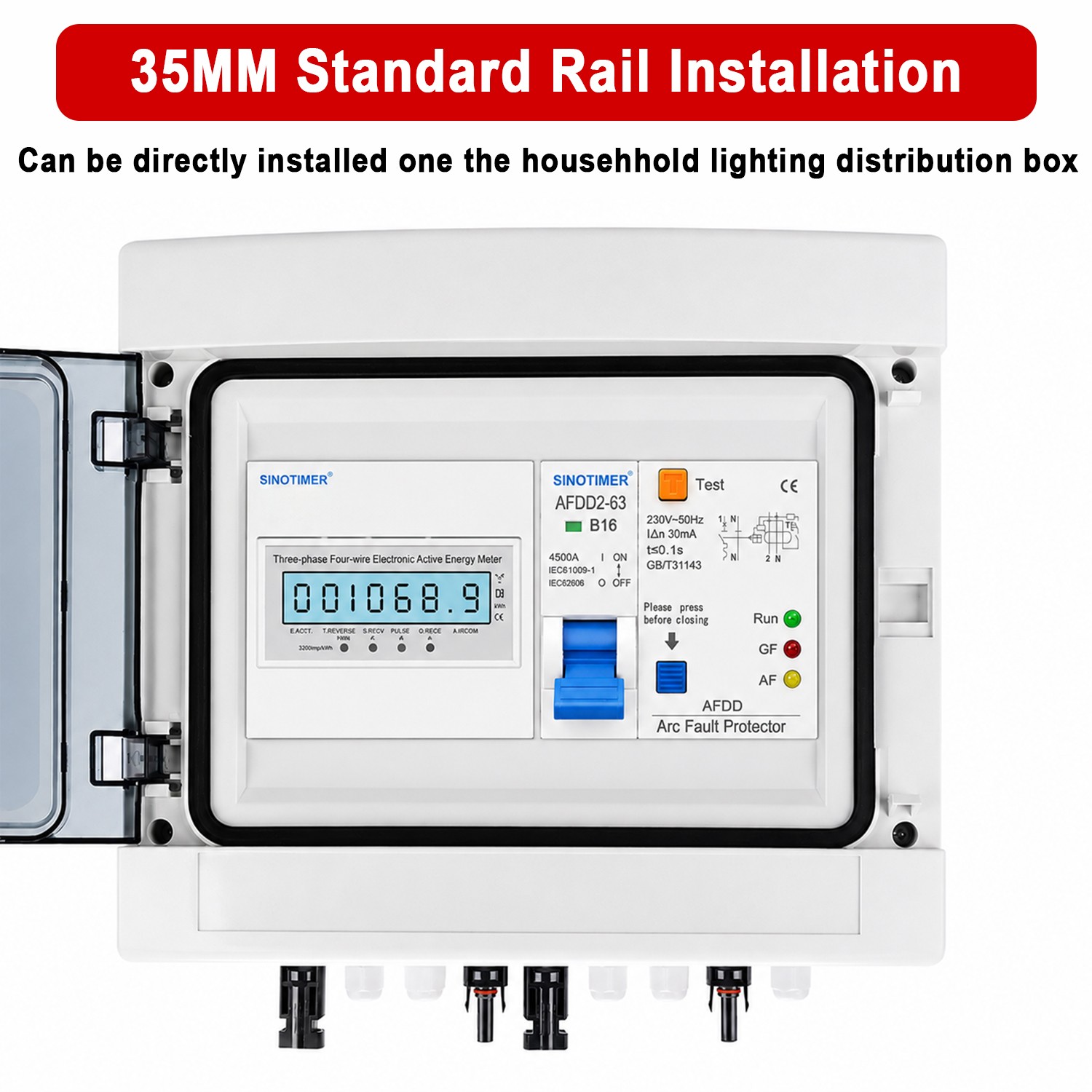

Produsul este destinat montarii in tablouri electrice pe sina DIN standard de 35 mm. Instalarea si conectarea trebuie realizate de personal calificat, cu respectarea schemei electrice, a sectiunii conductoarelor si a normelor aplicabile instalatiei.

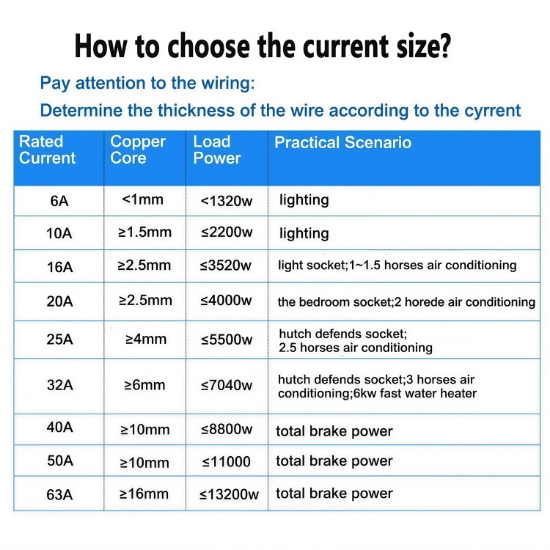

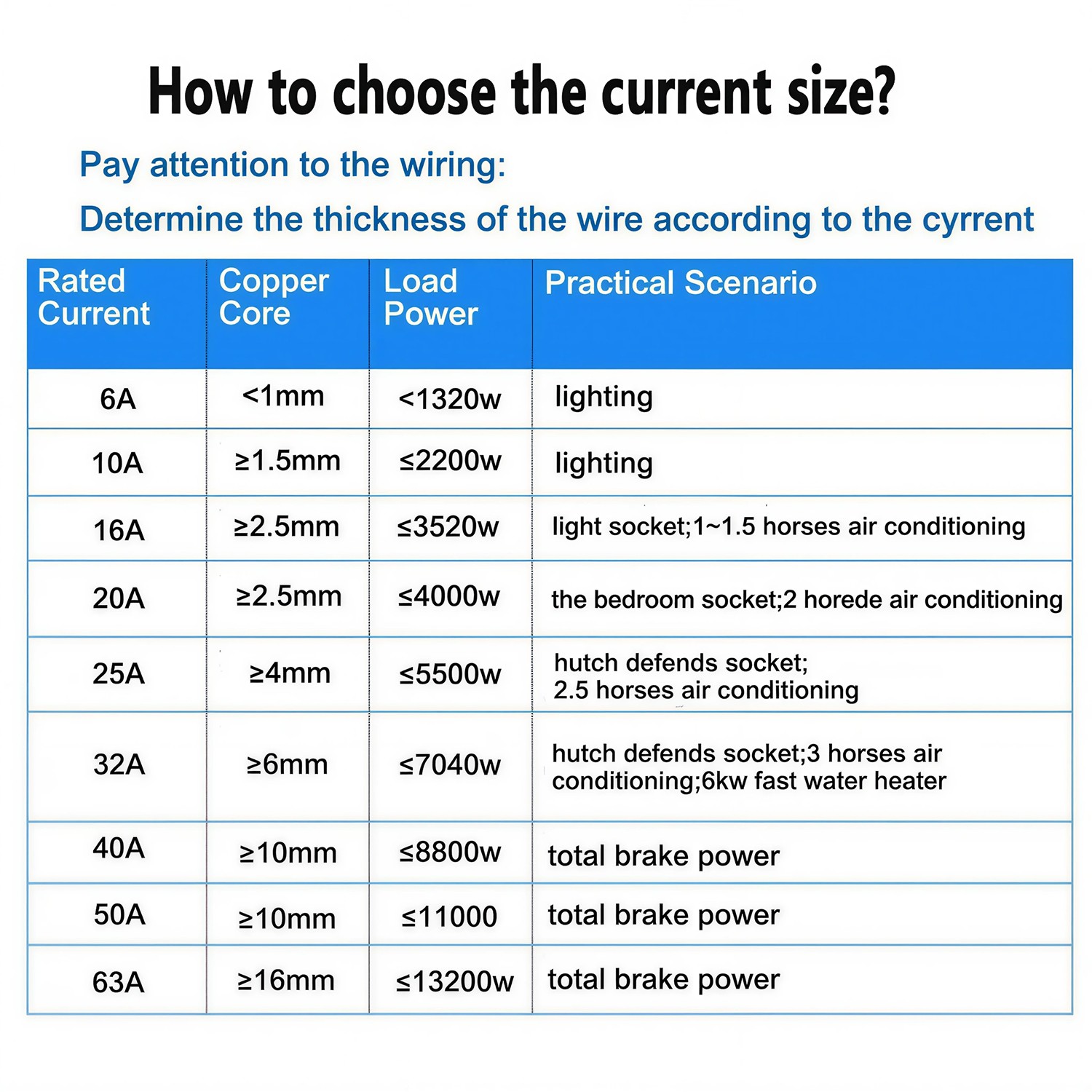

Important: alegerea unui intrerupator de 16A nu trebuie facuta exclusiv pe baza puterii consumatorului. Sectiunea conductorului, lungimea circuitului, modul de pozare, temperatura, tipul sarcinii si conditiile instalatiei trebuie luate in calcul la dimensionarea protectiei.
