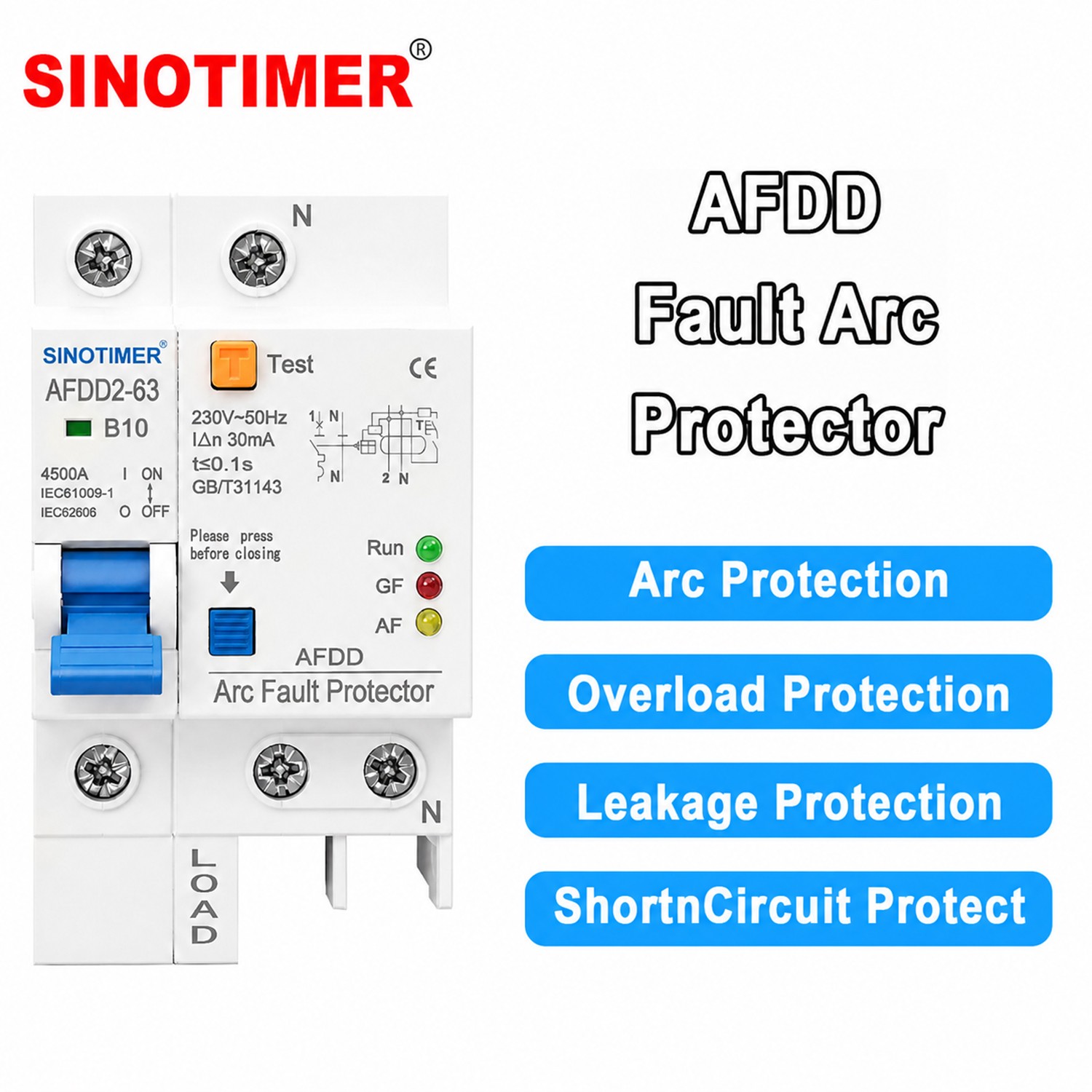

Sinotimer AFDD2-63 B10 este un dispozitiv de protectie AFDD 1P+N, conceput pentru protectia circuitelor monofazate impotriva mai multor tipuri de defecte electrice.
Integreaza intr-un singur aparat protectie la arc electric (AFDD), protectie diferentiala la curenti de scurgere, protectie la suprasarcina si protectie la scurtcircuit. Detectarea arcului electric contribuie la reducerea riscului de incendiu provocat de contacte imperfecte, conductoare deteriorate sau alte defecte care pot produce arcuri electrice.
Modelul prezentat are caracteristica de declansare B, curent nominal 10 A si sensibilitate diferentiala 30 mA.
Specificatii tehnice
| Caracteristica |
Specificatie |
| Producator |
SINOTIMER |
| Model |
AFDD2-63 |
| Varianta |
B10 |
| Tip |
AFDD cu protectie multipla |
| Poli |
1P+N |
| Curent nominal |
10 A |
| Curba de declansare |
B |
| Tensiune nominala inscriptionata |
230 V AC |
| Frecventa |
50 Hz |
| Curent diferential nominal IΔn |
30 mA |
| Timp diferential inscriptionat |
≤0,1 s |
| Capacitate de rupere inscriptionata |
4500 A (4,5 kA) |
| Tip protectie diferentiala |
Tip AC |
| Protectie arc electric |
Da – AFDD |
| Protectie suprasarcina |
Da |
| Protectie scurtcircuit |
Da |
| Protectie curent de scurgere |
Da |
| Buton TEST |
Da |
| Indicator functionare |
LED verde – RUN |
| Indicator defect |
LED rosu – GF |
| Indicator arc electric |
LED galben – AF |
| Indicator mecanic stare |
Verde / rosu |
| Montaj |
Sina DIN standard 35 mm |

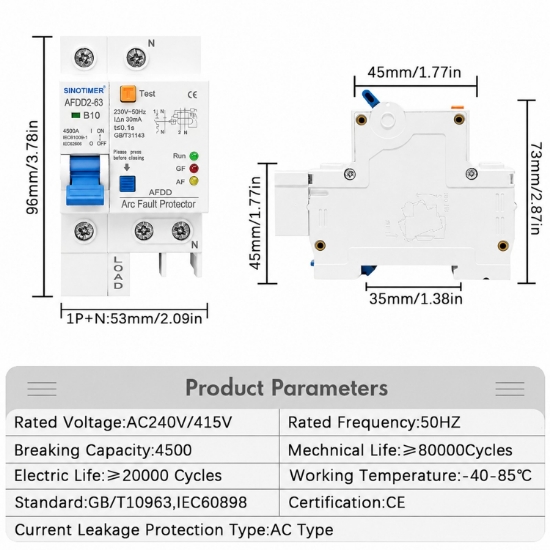

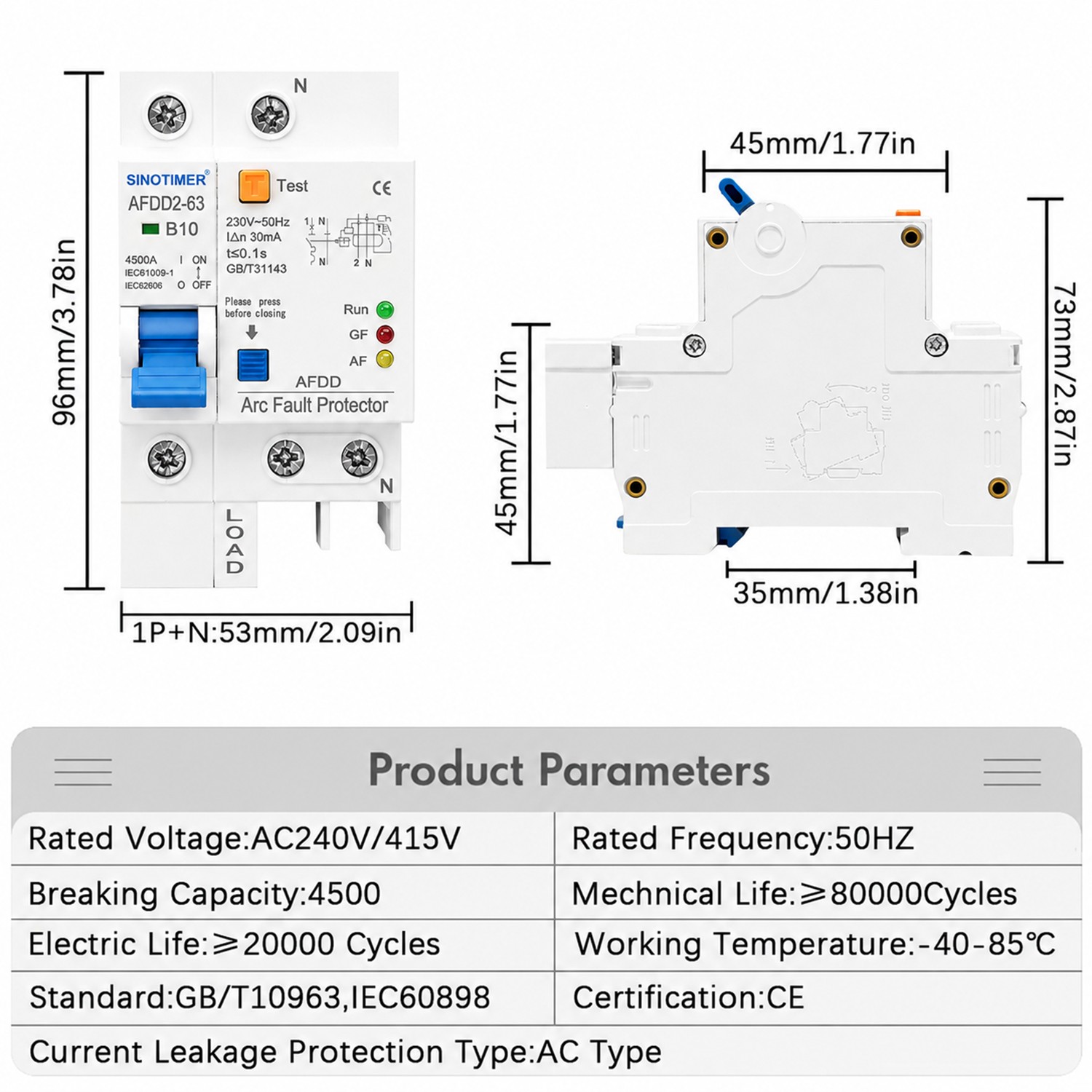

| Dimensiuni aprox. |
96 × 53 × 73 mm |
| Durata de viata mecanica declarata |
≥80.000 cicluri |
| Durata de viata electrica declarata |
≥20.000 cicluri |
| Temperatura declarata de producator |
-40…+85 °C |
| Marcaj |
CE |
Protectii integrate
AF – Arc Fault: detecteaza anumite semnale caracteristice arcurilor electrice periculoase si declanseaza circuitul.
GF – Ground Fault / curent de scurgere: protectie diferentiala de 30 mA, tip AC.
Suprasarcina: intrerupe alimentarea atunci cand curentul depaseste caracteristicile de declansare ale variantei B10.
Scurtcircuit: asigura declansarea la curenti mari de defect, capacitatea de rupere inscriptionata fiind de 4,5 kA.

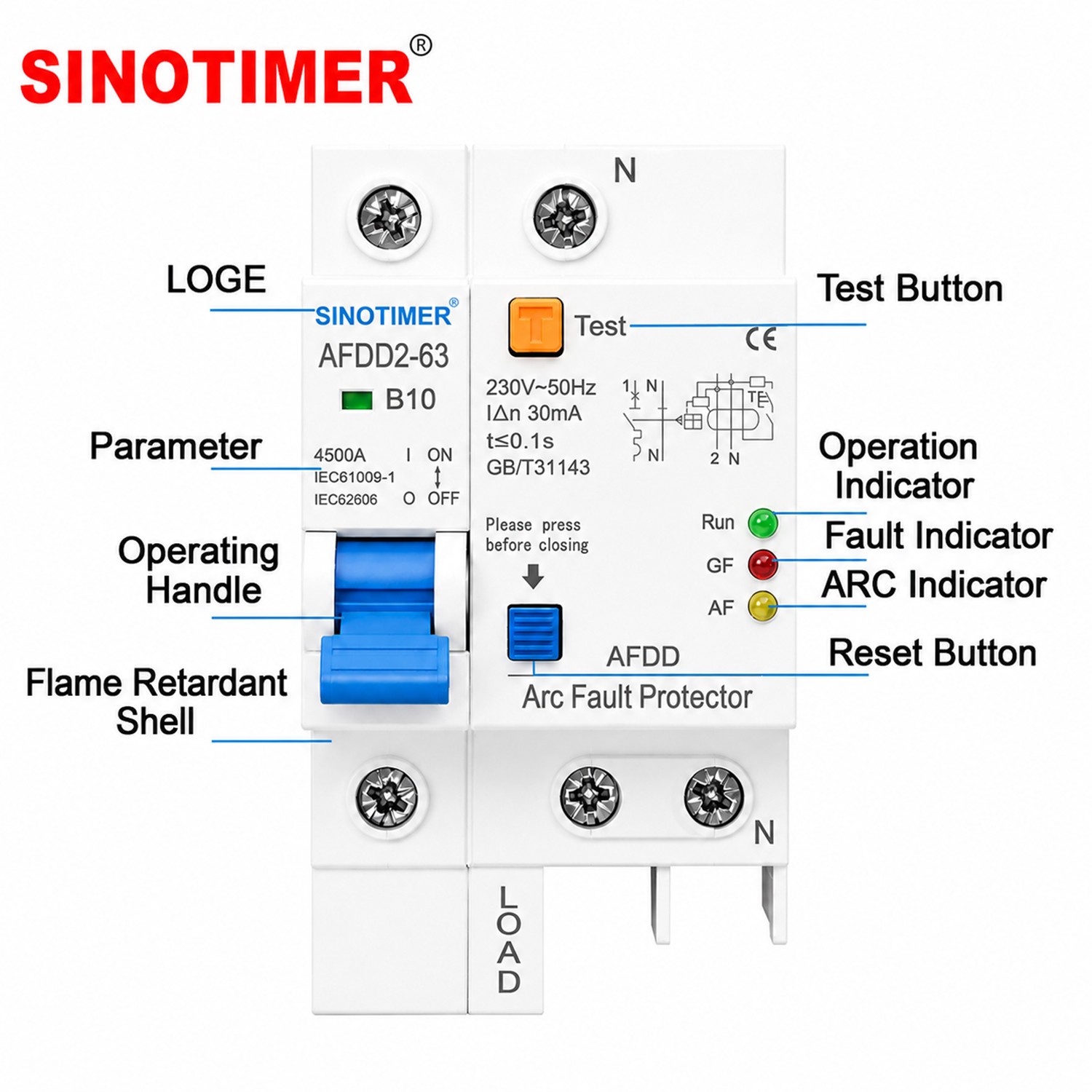

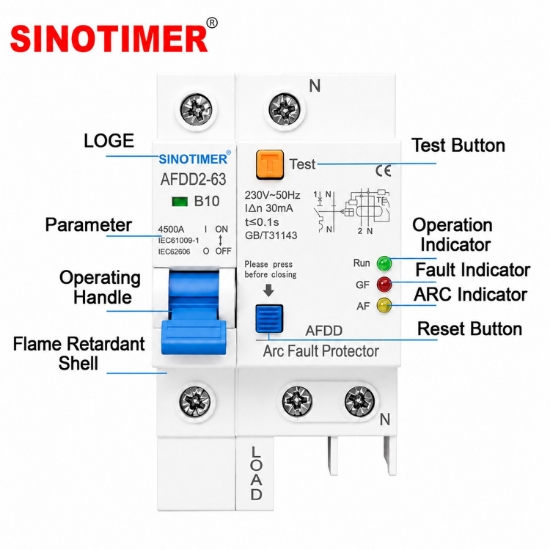

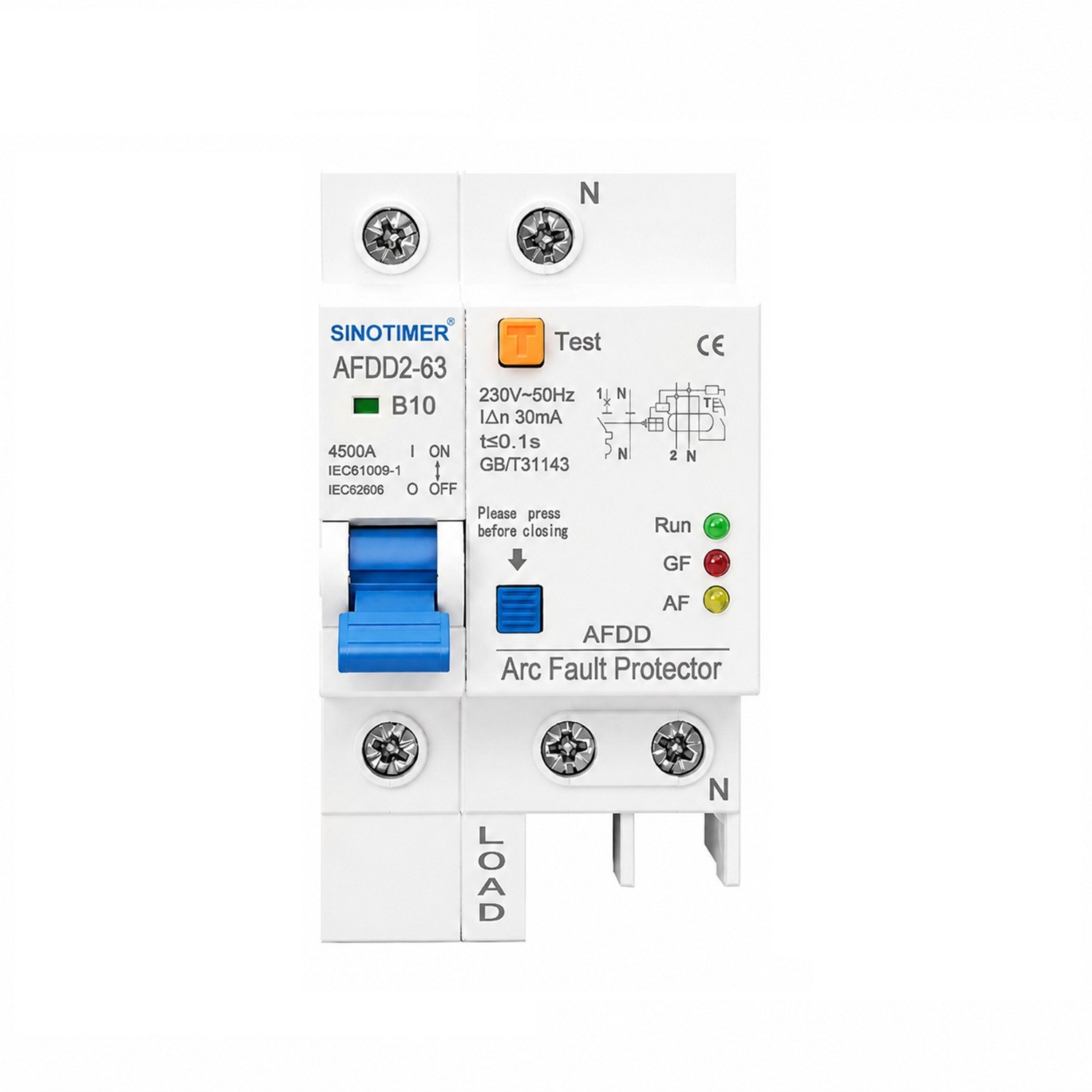

Elemente frontale
Aparatul dispune de maneta ON/OFF, buton portocaliu TEST, buton albastru de resetare si trei indicatoare LED:
- RUN – verde: functionare;
- GF – rosu: indicatie defect;
- AF – galben: indicatie asociata detectarii arcului electric.

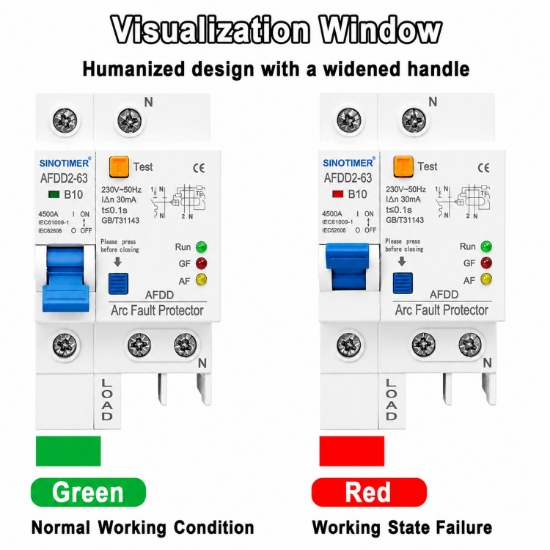

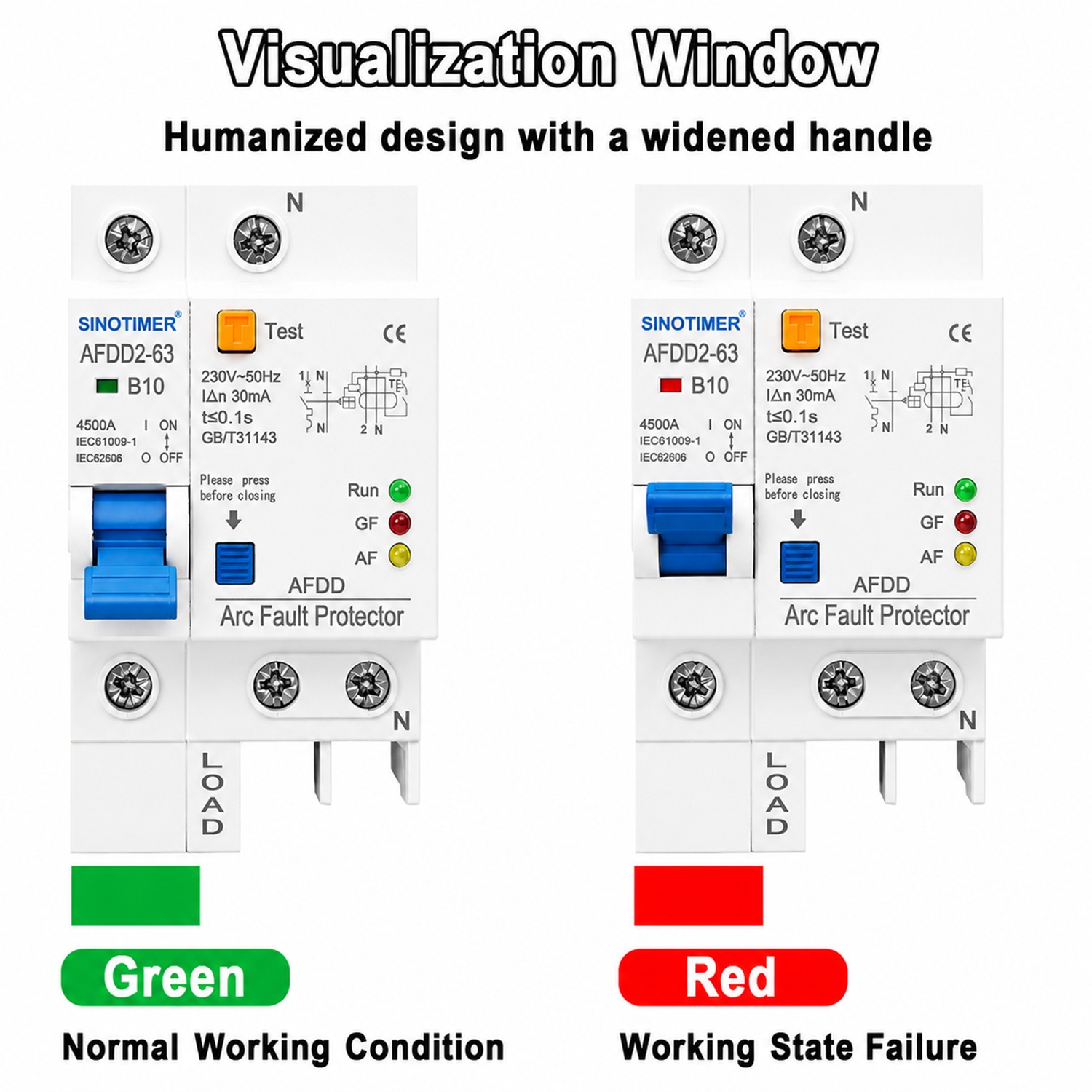

Fereastra mecanica ofera suplimentar indicarea vizuala a starii aparatului: verde – stare normala, respectiv rosu – stare de declansare/defect.
Instalare

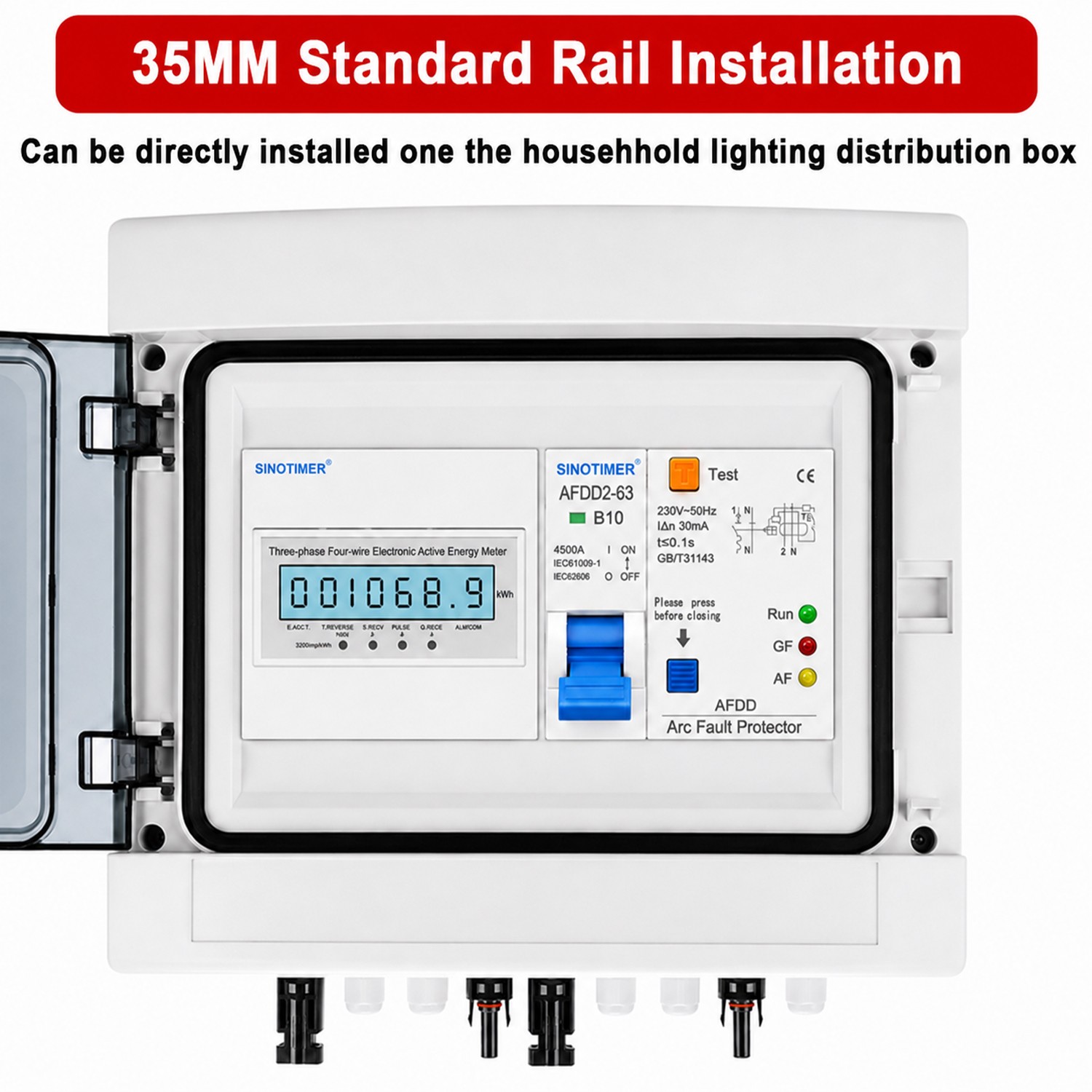

Dispozitivul este destinat montarii pe sina DIN de 35 mm intr-un tablou electric. Fiind un aparat 1P+N, faza si nulul trebuie conectate conform schemei si marcajelor de pe aparat.
Instalarea trebuie efectuata de personal calificat, cu circuitul scos de sub tensiune. Curentul nominal al AFDD-ului trebuie ales in functie de circuit, sectiunea conductoarelor, modul de instalare si cerintele instalatiei electrice.

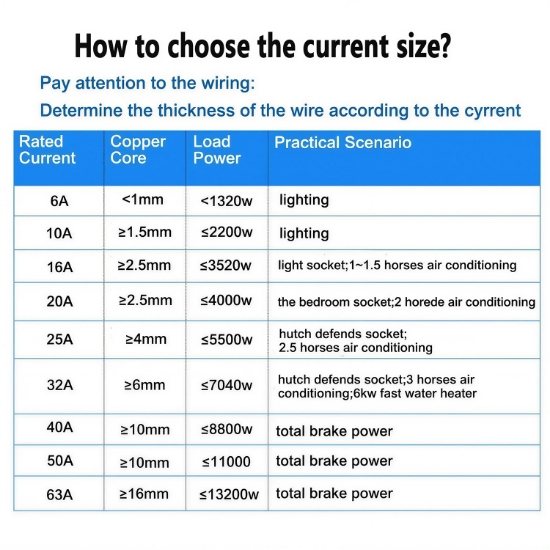

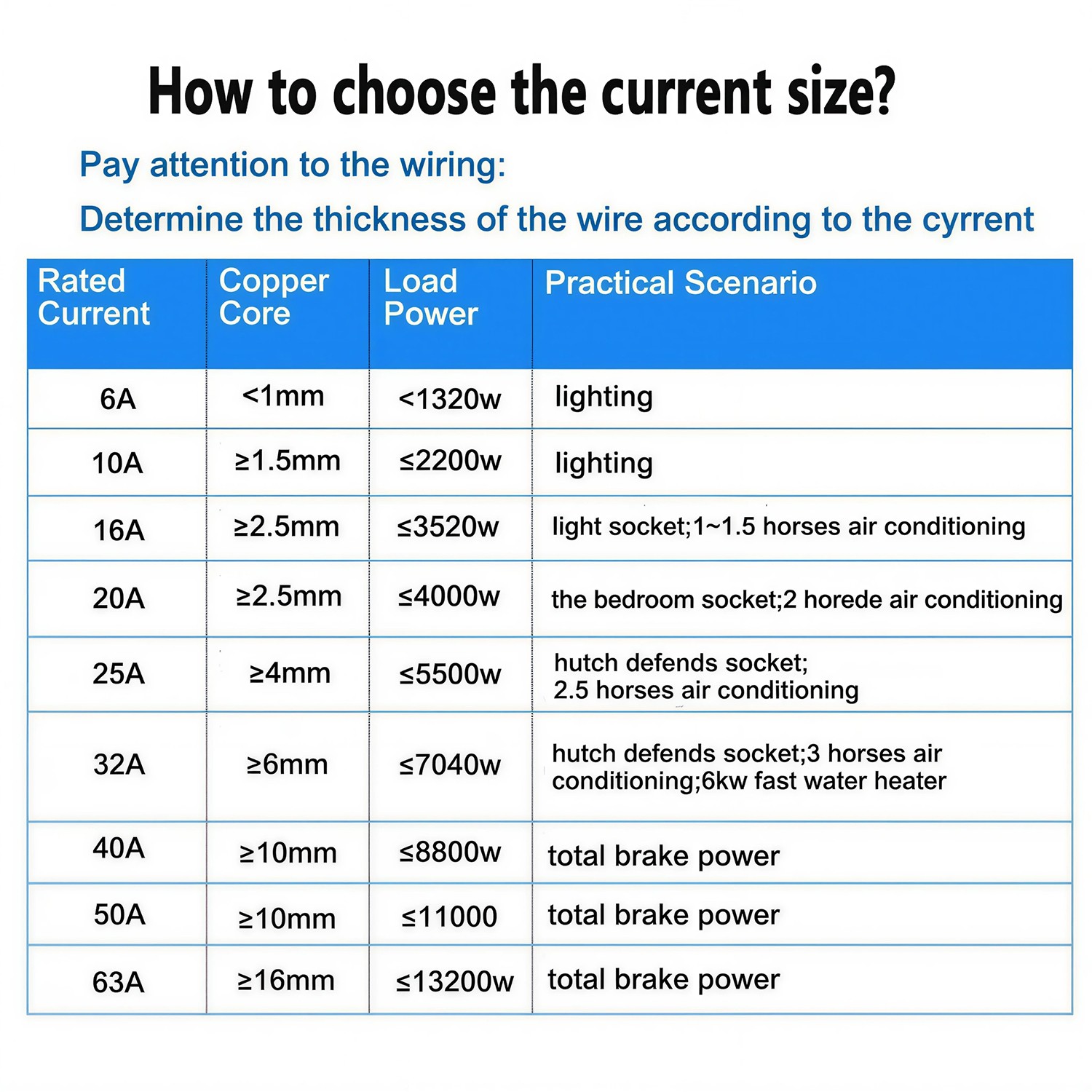

Important: pentru varianta din imagini, caracteristica este B10 = 10 A. Tabelul producatorului prezinta si alte variante de curent ale familiei AFDD2-63, dar acestea nu reprezinta specificatiile acestui model B10.
