Documentație tehnică – Releu digital de protecție tensiune – Sinotimer SVP-916-63A
1. Descriere generală

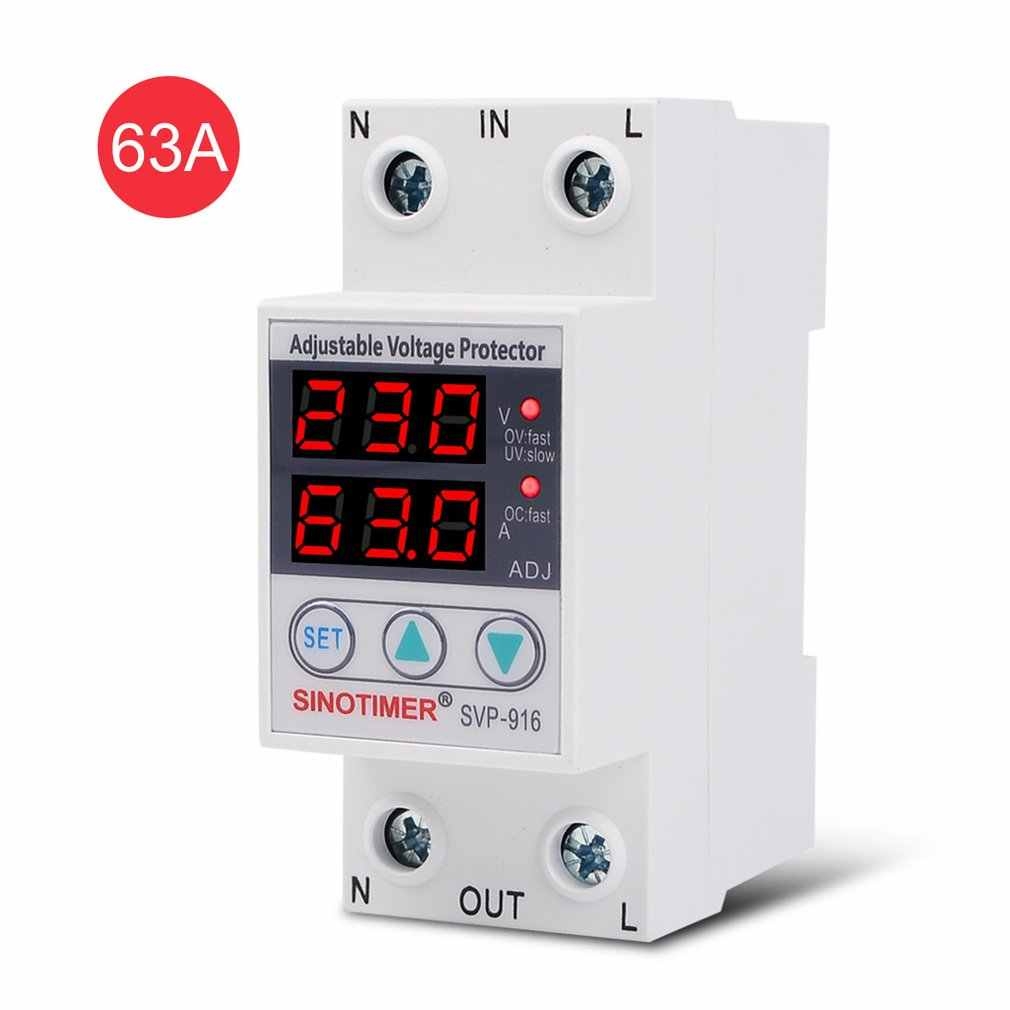

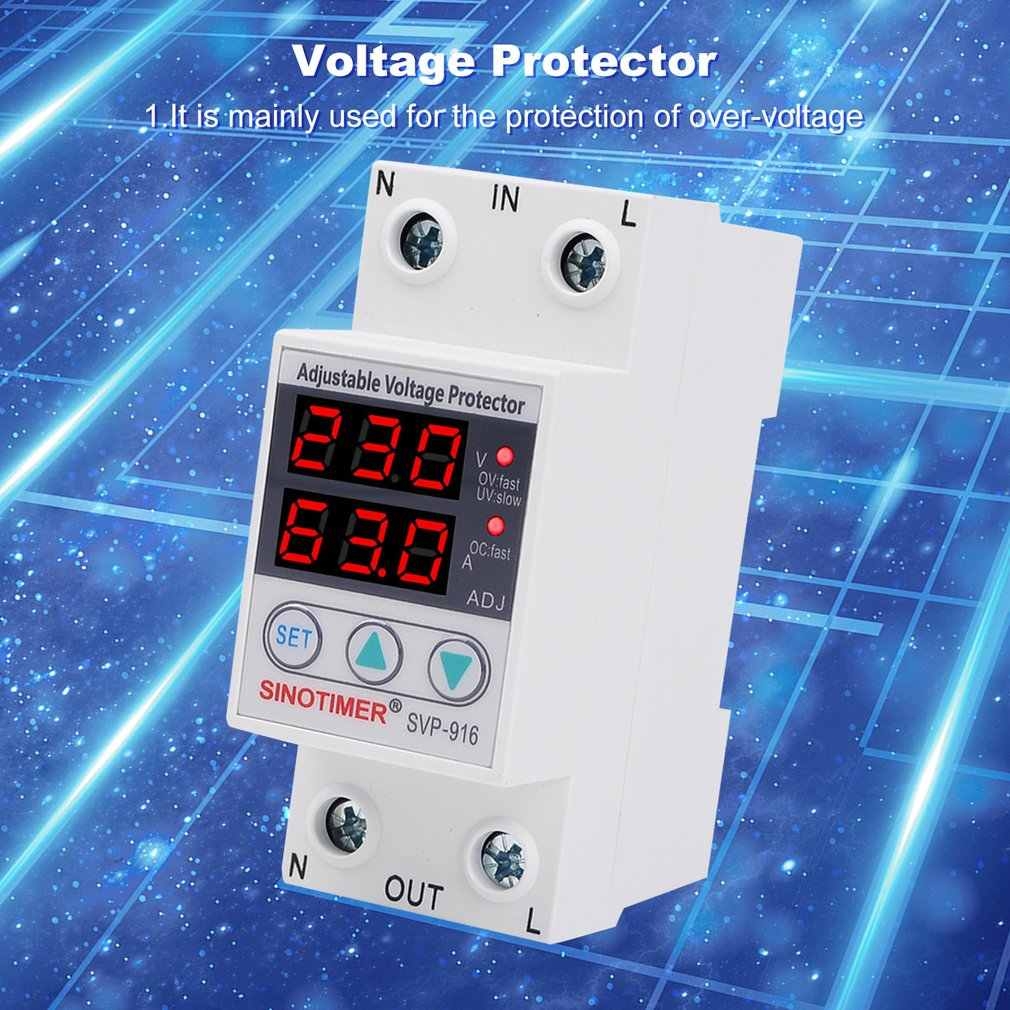

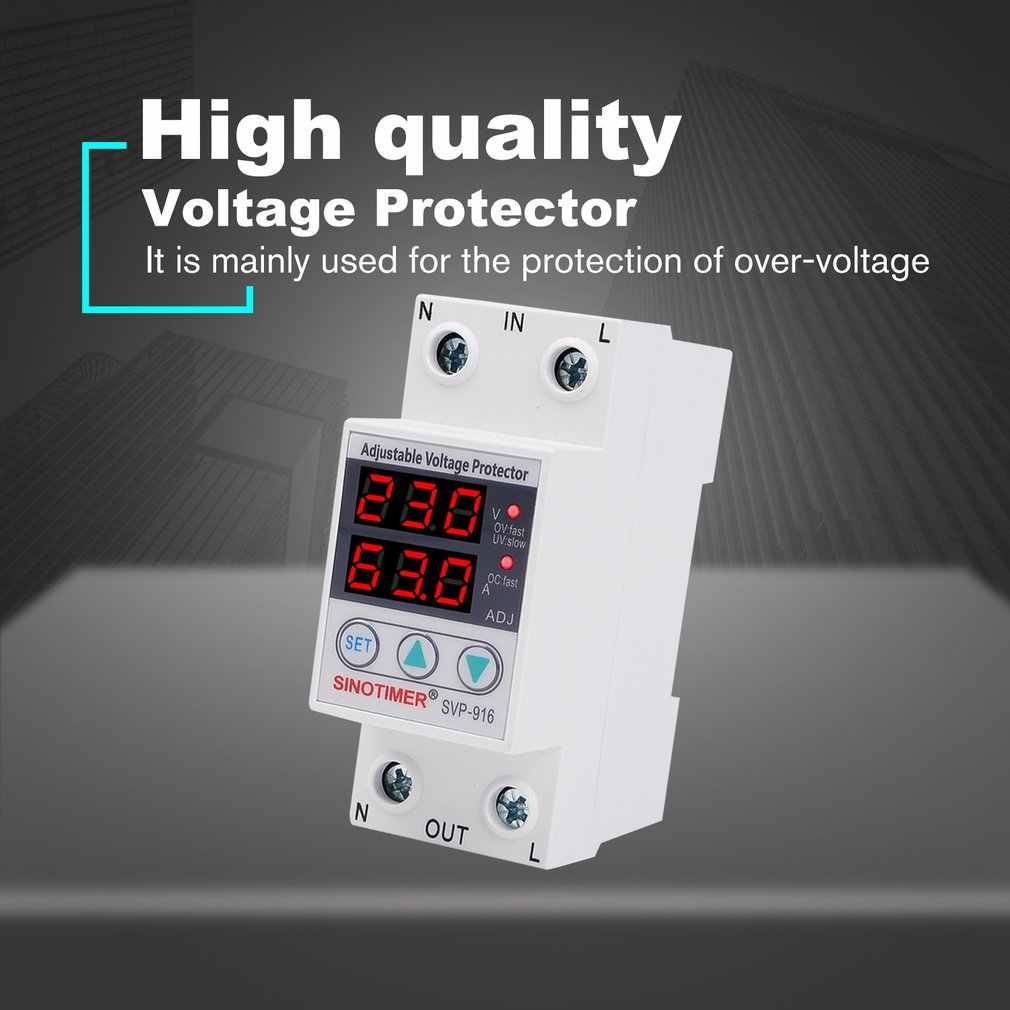

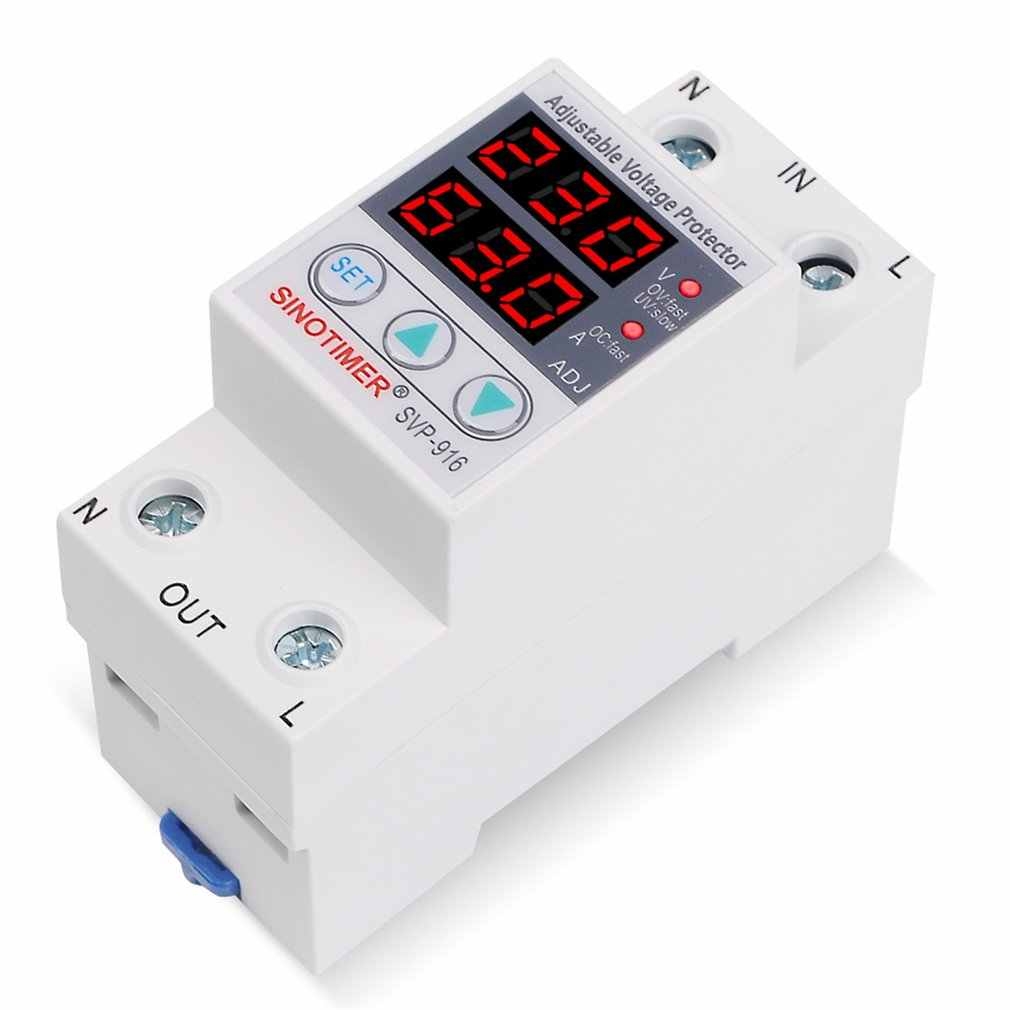

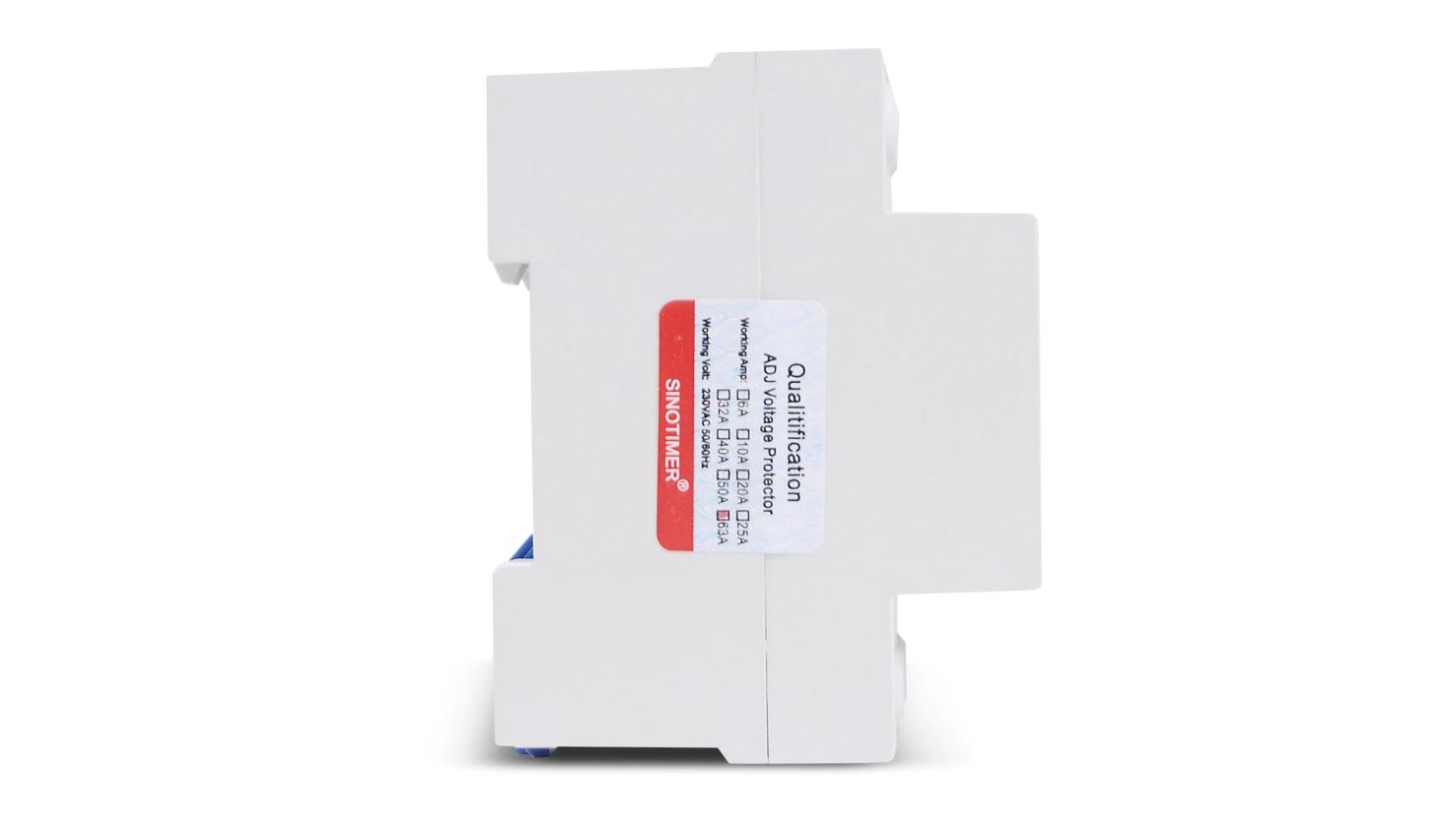

Releu digital pentru protecție în monofază, model SVP-916-63A de la Sinotimer. Asigură protecție la supratensiune, subtensiune și supracurent, cu afișaj dublu LED pentru tensiune și curent, și se montează pe șină DIN. Releul este reglabil pe intervalul 1-63 A.
2. Specificații tehnice
-
Tensiune nominală: 230 V AC, 50/60 Hz
Curent reglabil: 1 A – 63 A (numit SVP-916-63A când se aleg limitele superioare)
-
Protecții incluse:
-
Supratensiune (over-voltage)
-
Subtensiune (under-voltage)
-
Supracurent (over-current)
-
Afișaje: Dublu LED — uno pentru tensiune (voltmeter), unul pentru curent (ampermetru)
3. Intervalele de reglaj
| Funcție |
Interval de ajustare |
Valoare implicită |
| Supratensiune (P01) |
221 - 300 V sau OFF |
280 V |
| Recuperare supratensiune (P02) |
220 - 299 V |
250 V |
| Timp reacție supratensiune (P03) |
0,1 - 10 s |
0,1 s |
| Subtensiune (P04) |
150 - 219 V sau OFF |
160 V |
| Recuperare subtensiune (P05) |
151 - 220 V |
180 V |
| Timp reacție subtensiune (P06) |
0,1 - 10 s |
0,1 s |
| Supracurent (P07) |
1 - 63 A |
63 A |
| Timp reacție supracurent (P08) |
0,1 - 512 s |
5,0 s |
| Întârziere la revenire (P09) |
2 - 512 s |
60 s |
| Întârziere după alimentare (P10) |
2 - 255 s |
2 s |
| Mod resetare defect (P11) |
„AU” – resetare automată / „HA” – manuală |
„AU” (automat) |
| Verificare ultim defect (P12) |
Vizualizare cod (UL, UH, IH etc.) |
implicit |
| Finalizare setări (P13) |
END – salvează și revine la modul funcționare |
implicit |
|
|
|
4. Funcționare și indicatori
-
Când tensiunea sau curentul este în parametri normali, LED-urile rămân aprinse continuu.
-
Supratensiune: LED pentru tensiune clipoceste rapid;
Subtensiune: LED pentru tensiune clipoceste lent.
-
Supracurent: LED pentru curent clipoceste.
-
După depășirea pragului și intervenția releului, alimentarea poate fi reactivată automat dacă este setat modul „AU”, după întârzierea de revenire (P09).
-
Resetarea completă a parametrilor la valorile implicite se face ținând simultan apăsate tastele ▲ și ▼ pentru 3 secunde.
5. Alte specificații
-
Consumul propriu: ≤ 2 W
-
Durata de viață electromechanică: ≥ 4000 cicluri de comutare
-

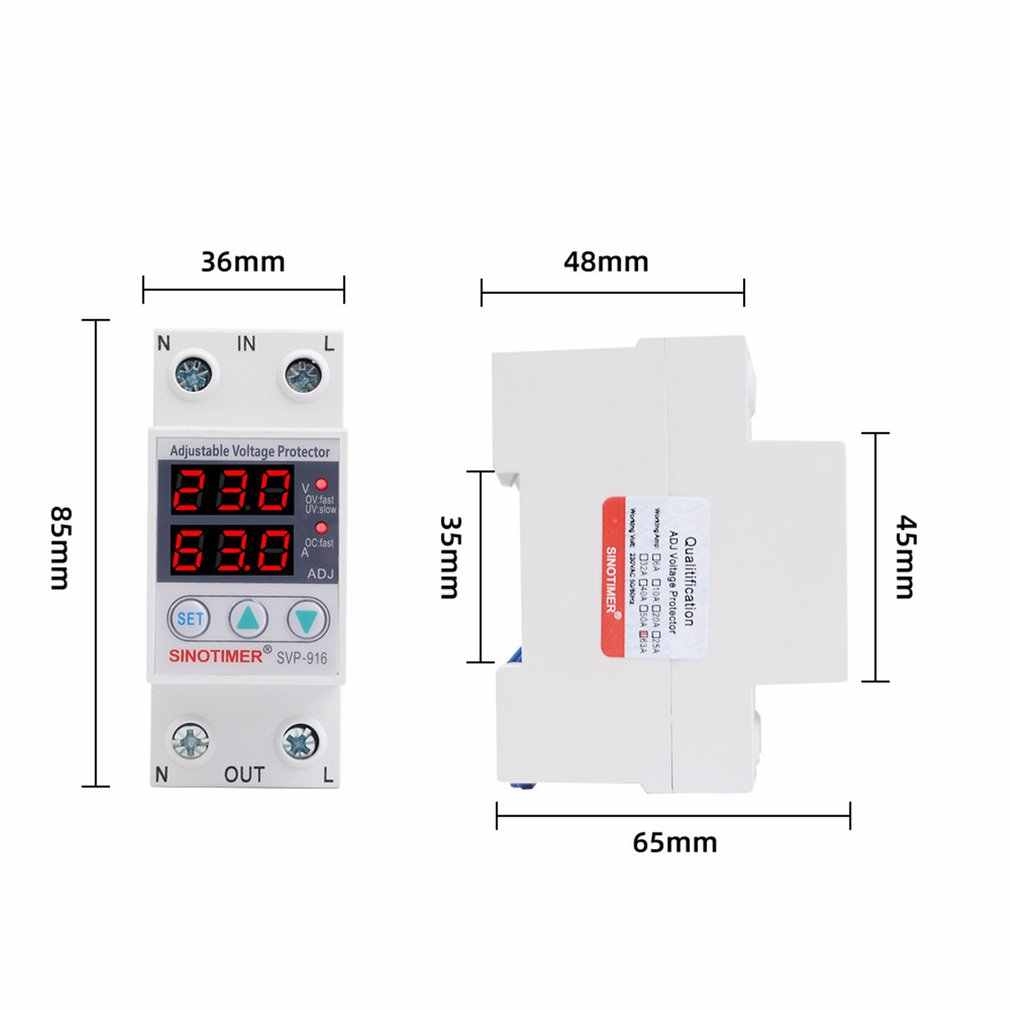

Dimensiuni: aproximativ 81 × 36 × 60 mm
-

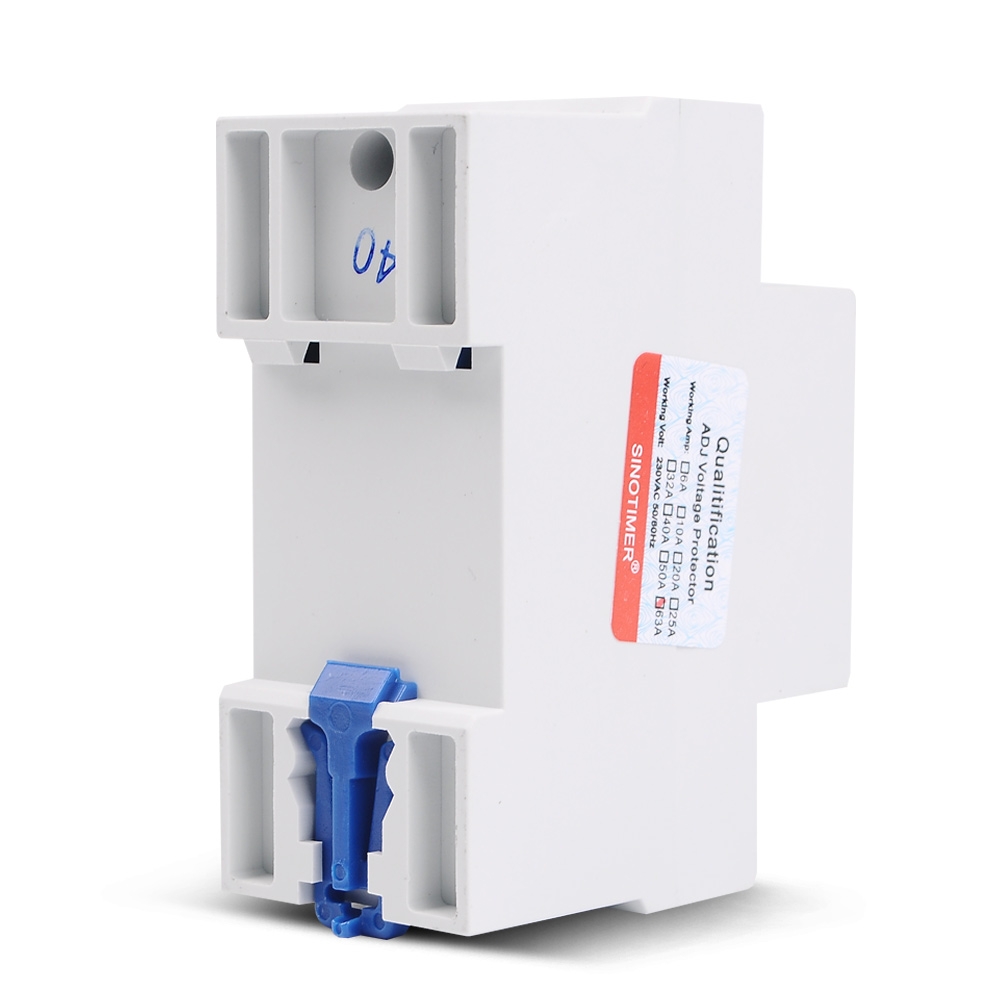

Montaj: pe șină DIN de 35 mm
-
Mediu de lucru:
6. Domenii de utilizare
-
Protecția alimentării în medii rezidențiale, comerciale sau industriale ușoare cu tensiune monofazică de 230 V.
-
Protecție combinată pentru echipamente sensibile, care pot fi afectate de fluctuații de tensiune sau suprasarcini.
-
Ideal pentru tablouri electrice principale unde se dorește intervenție automată și reglaje fine.
7. Montaj și configurare
-
Montare pe șină DIN 35 mm, în tabloul electric.
-

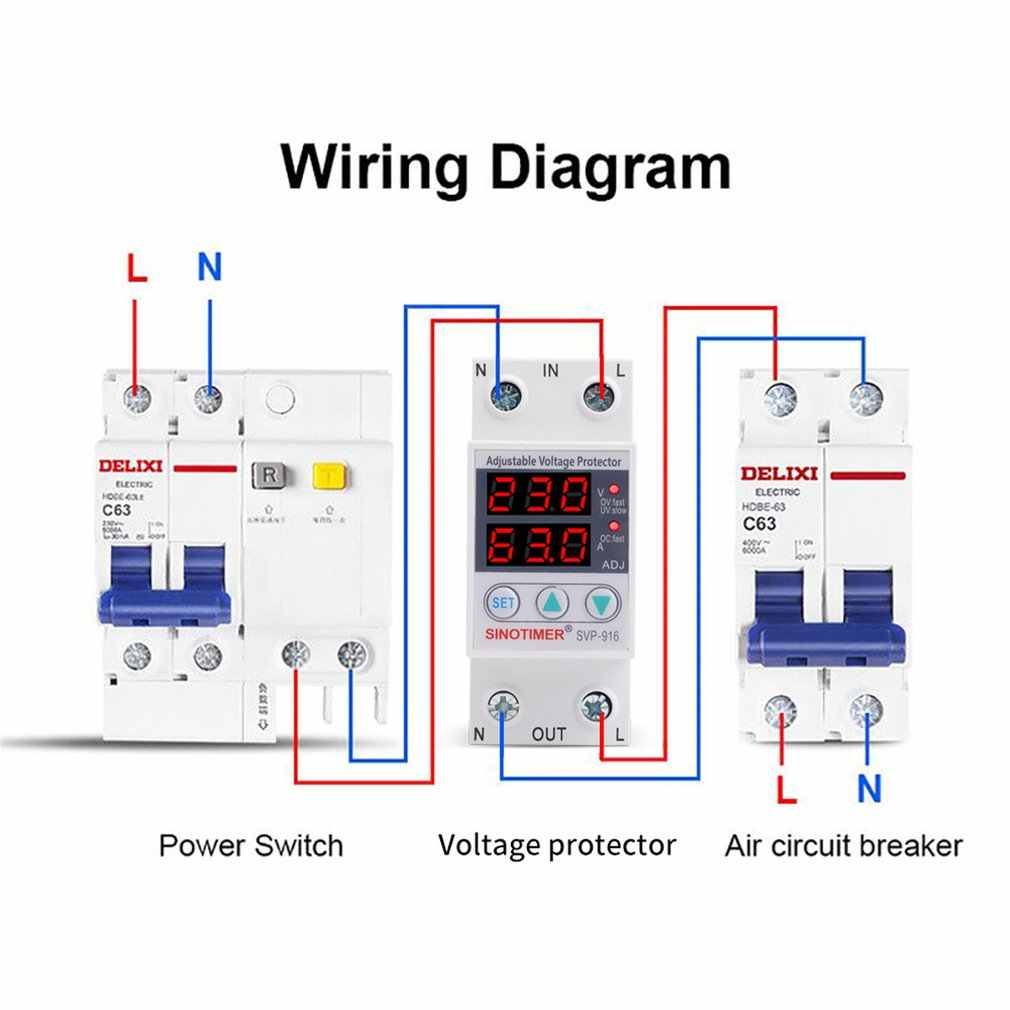

Conectare: fază și nul la intrare; fază și nul către circuitul protejat la ieșire.
-
La prima alimentare, se setază pragurile dorite prin butonul SET și tastele ▲/▼, conform codurilor P01–P13.
-
După setare, se apasă SET pentru salvare.
-
Este recomandat să se verifice funcționarea corectă în câteva scenarii simulate (ex. scădere/tensiune, supracurent).
8. Observații utile
-
Pentru evitarea declanșărilor la fluctuații scurte, ajustați treptat timpul de reacție (P03, P06).
-
Dacă releul declanșează frecvent, verificați stabilitatea rețelei și consumați echipamentele conectate — poate fi necesar să folosiți moduri manuale de resetare (P11 = HA).
-
După repararea sau modificarea instalației, este recomandată verificarea și reajustarea parametrilor protecțiilor.
