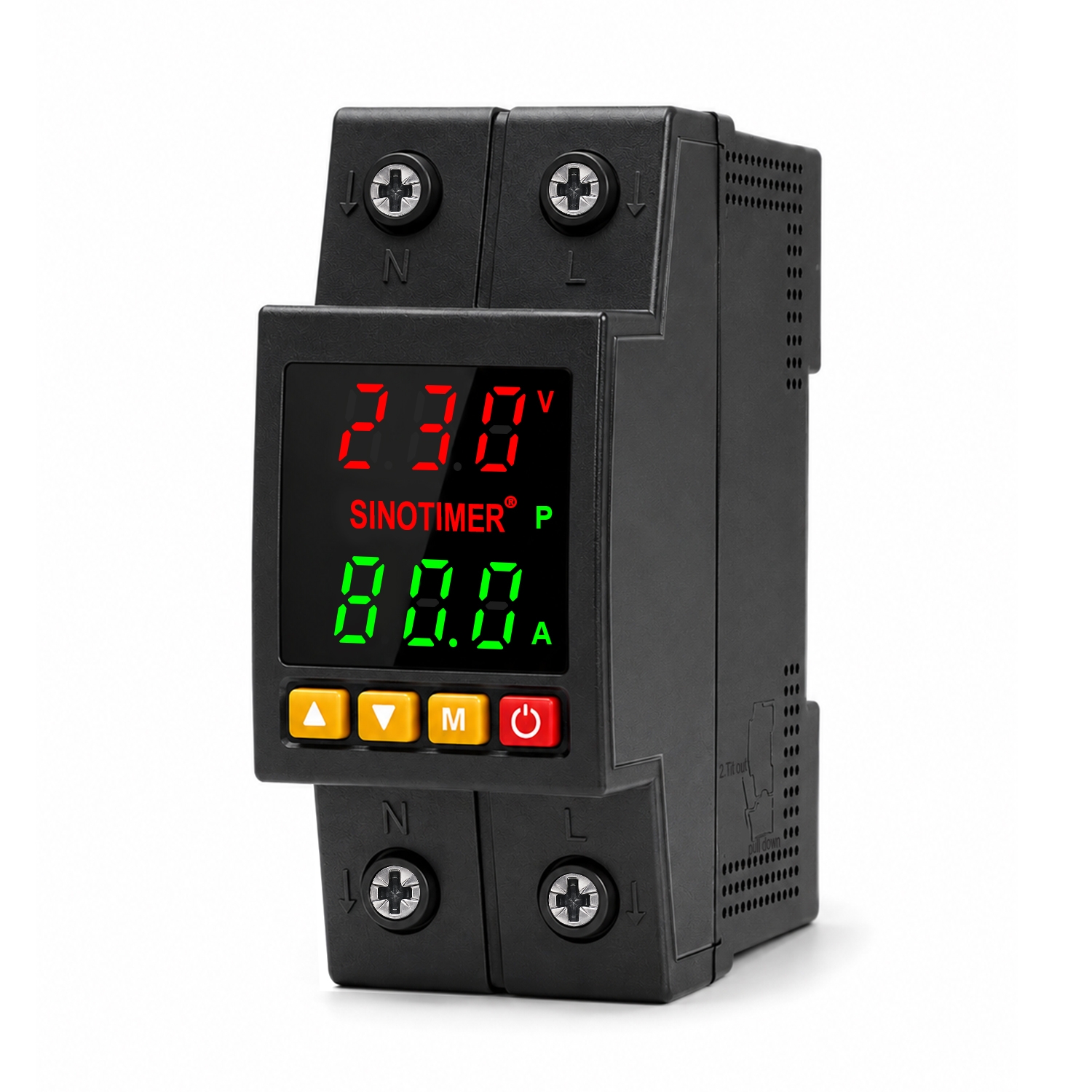

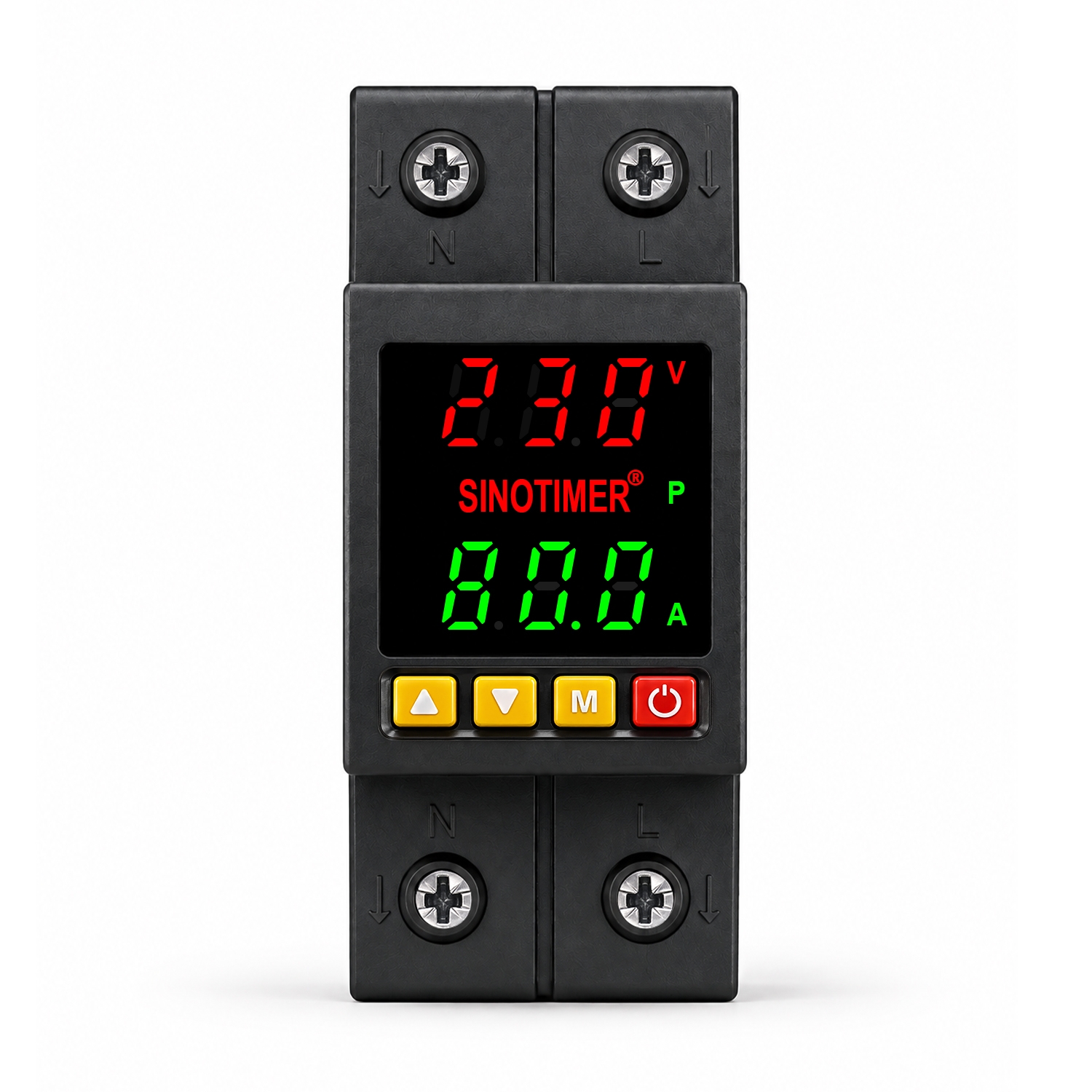

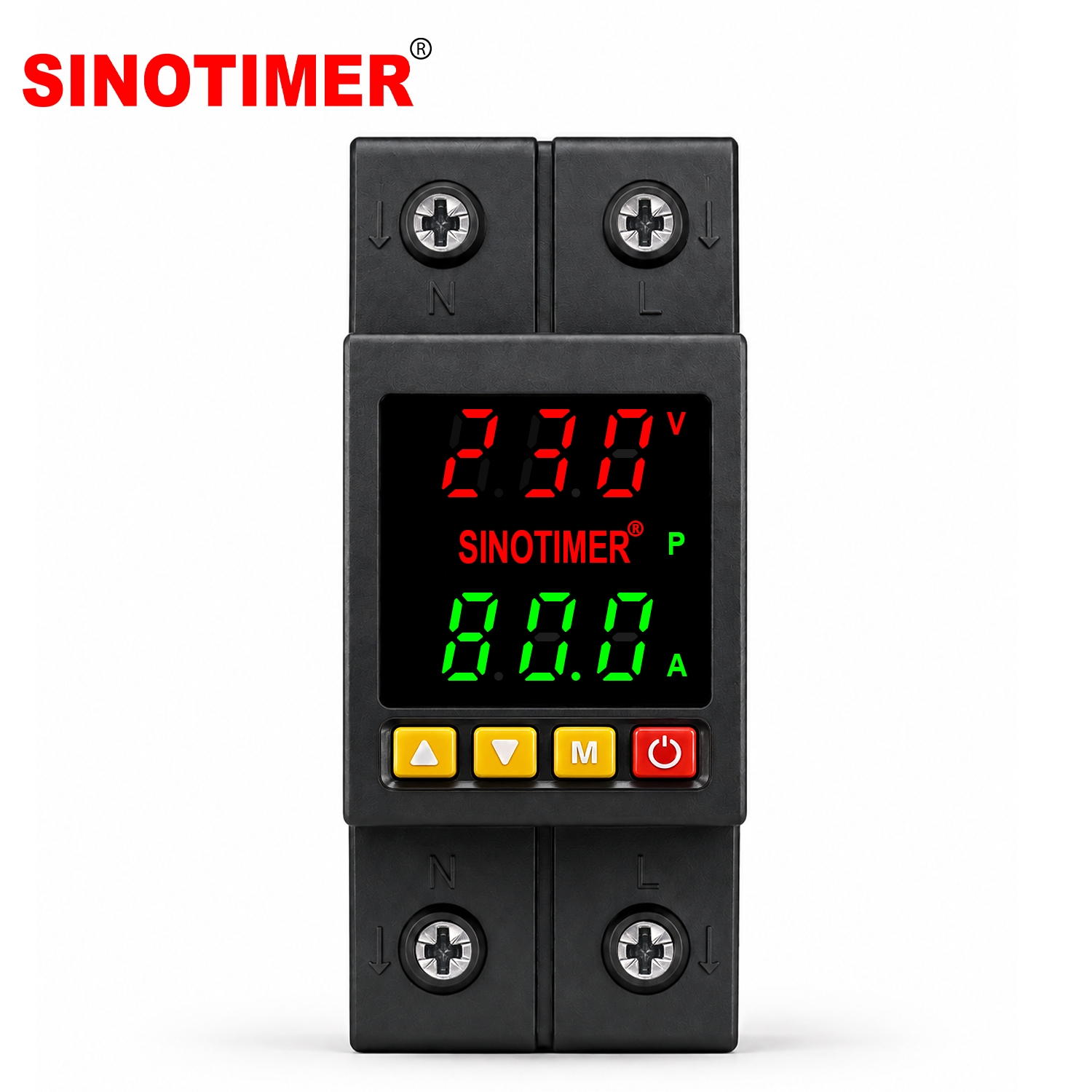

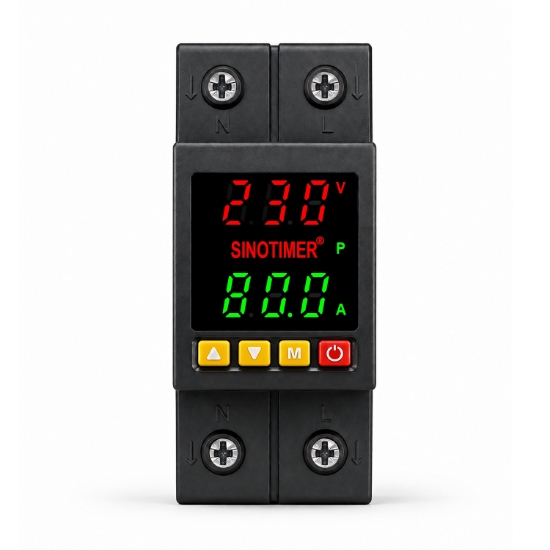

Releu protectie tensiune si curent Sinotimer SVP-718D, 80A, 230V, 2P, afisaj digital, negru

Sinotimer SVP-718D este un releu digital de protecție pentru instalații electrice monofazate, echipat cu două relee pentru deconectarea simultană a fazei și nulului. Aparatul monitorizează tensiunea și curentul și întrerupe alimentarea atunci când valorile depășesc limitele configurate.

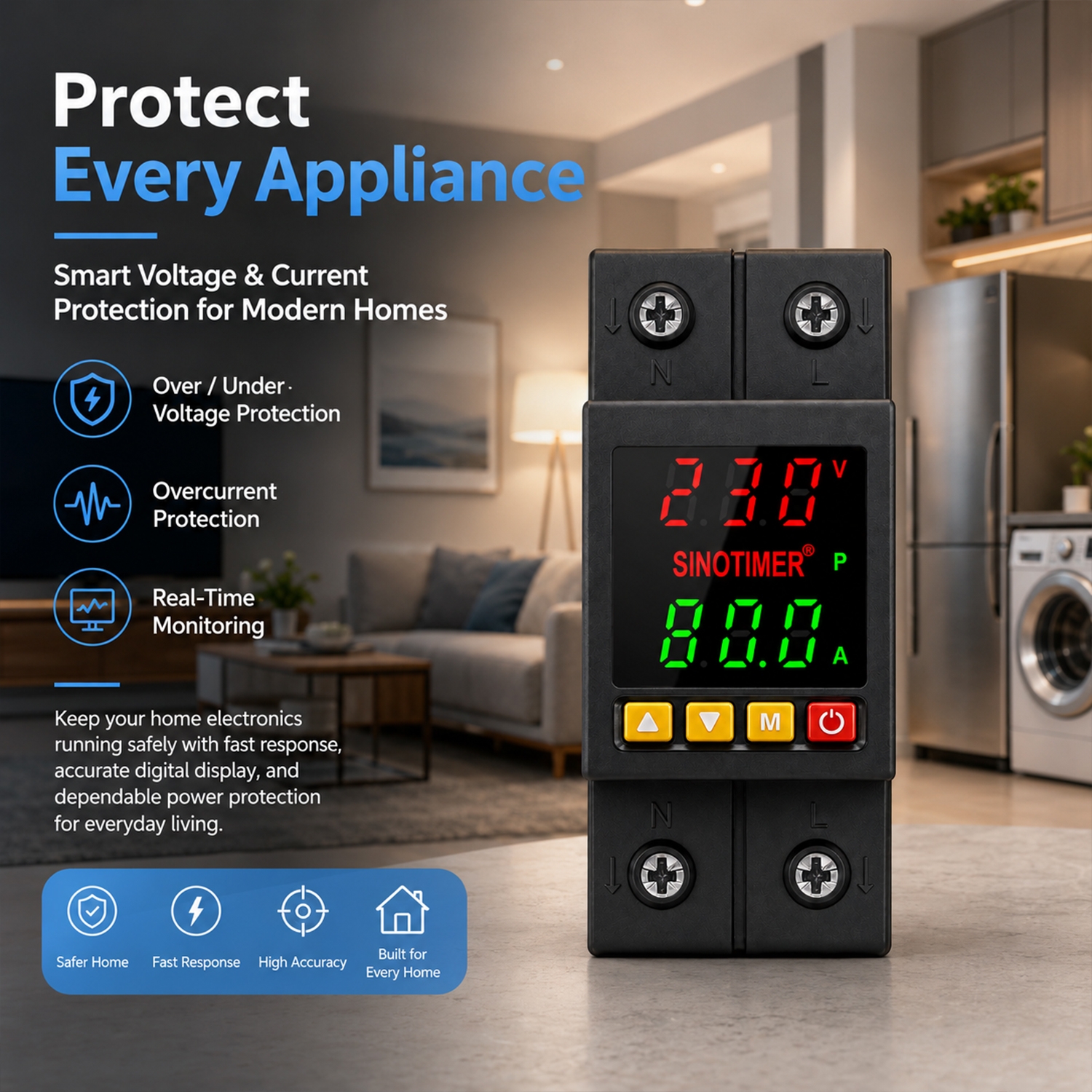

Este destinat protecției la supratensiune, subtensiune și supracurent, oferind afișaj digital și posibilitatea configurării parametrilor de funcționare.

Caracteristici principale

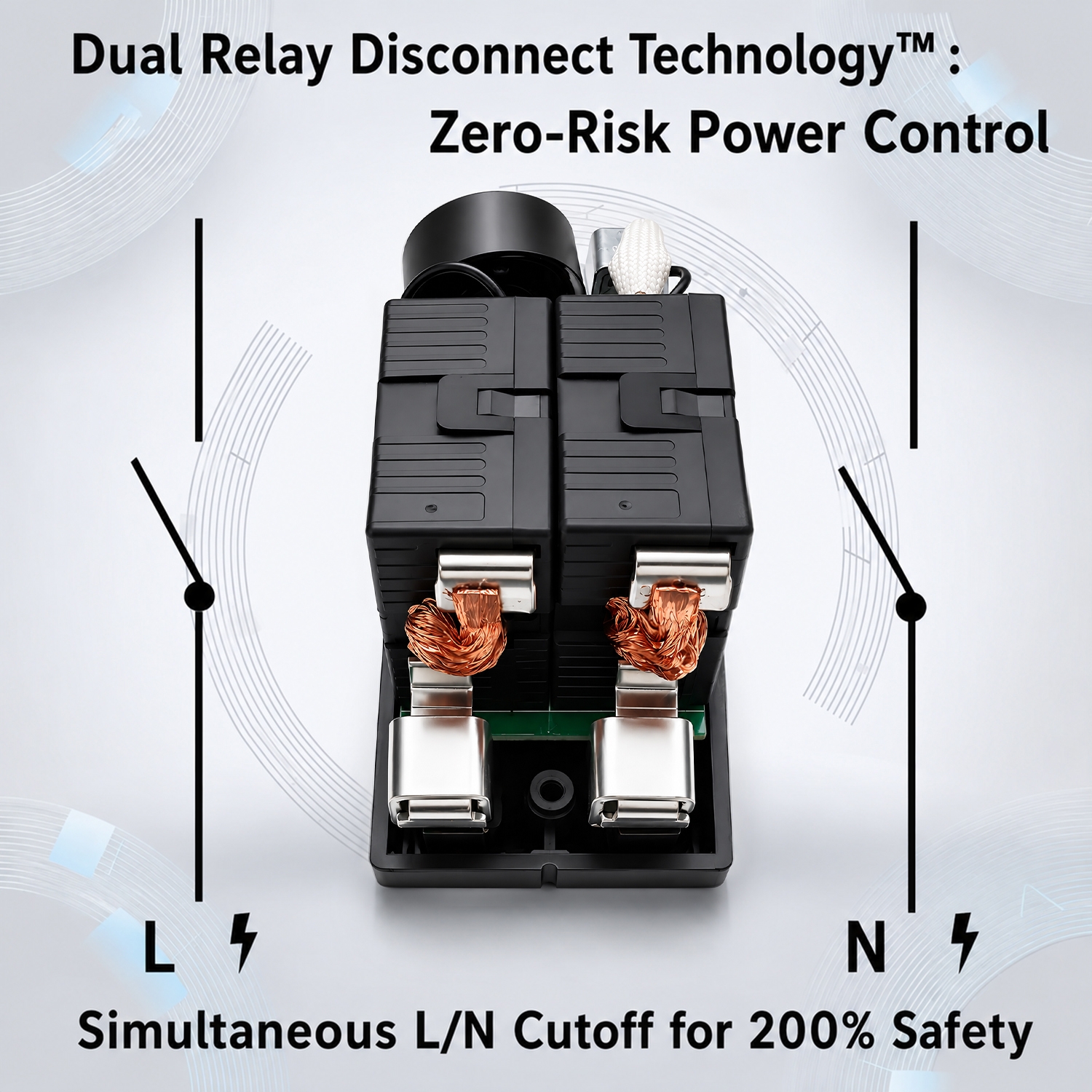

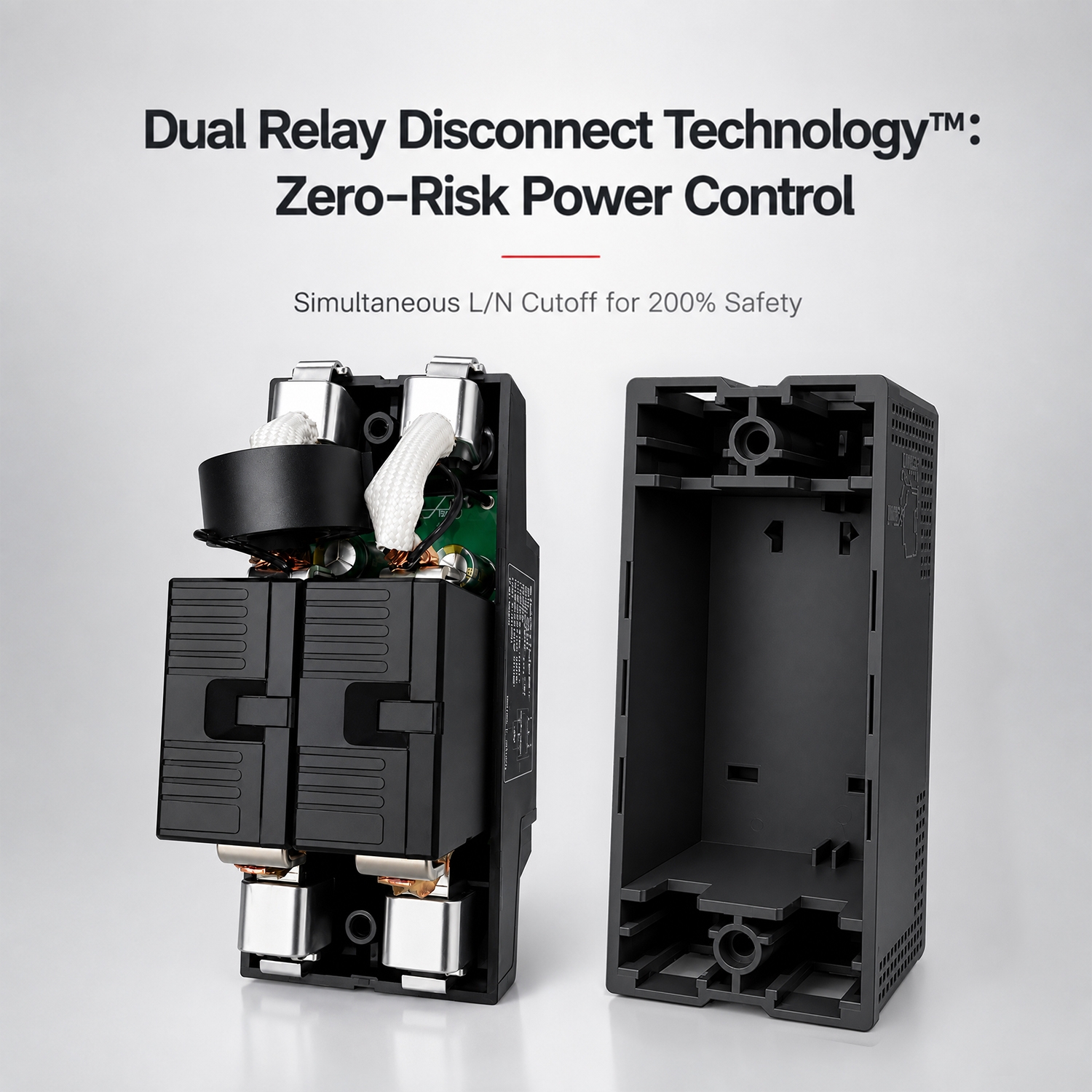

• Deconectare 2P – întreruperea simultană a fazei și nulului.

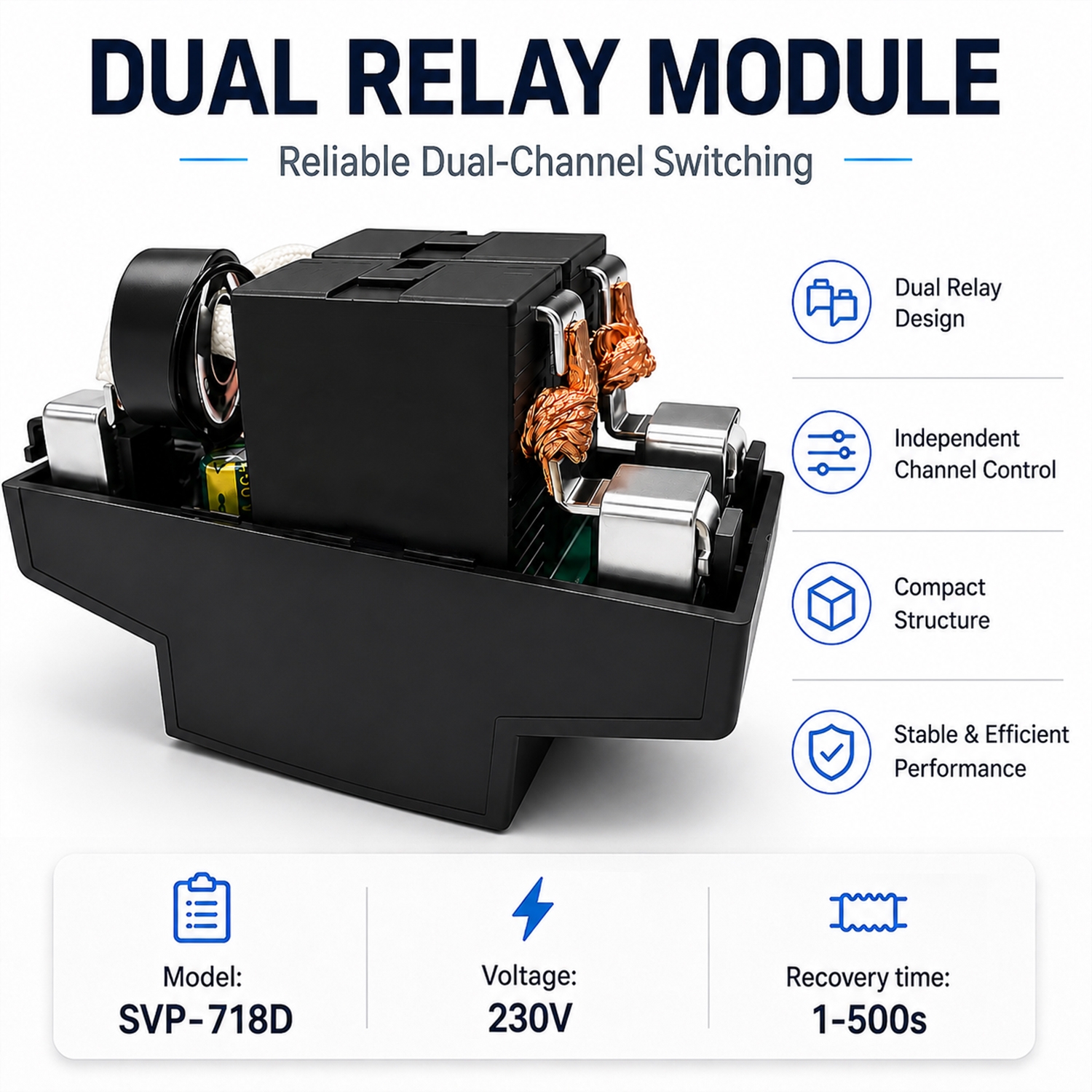

• Două relee interne – construcție cu două canale de comutare.
• Protecție la supratensiune și subtensiune – deconectare la depășirea pragurilor setate.
• Protecție la supracurent – întreruperea alimentării la depășirea limitei configurate.
• Afișaj digital – monitorizarea tensiunii și curentului.
• Reconectare automată – după revenirea parametrilor în limitele configurate, conform setărilor.

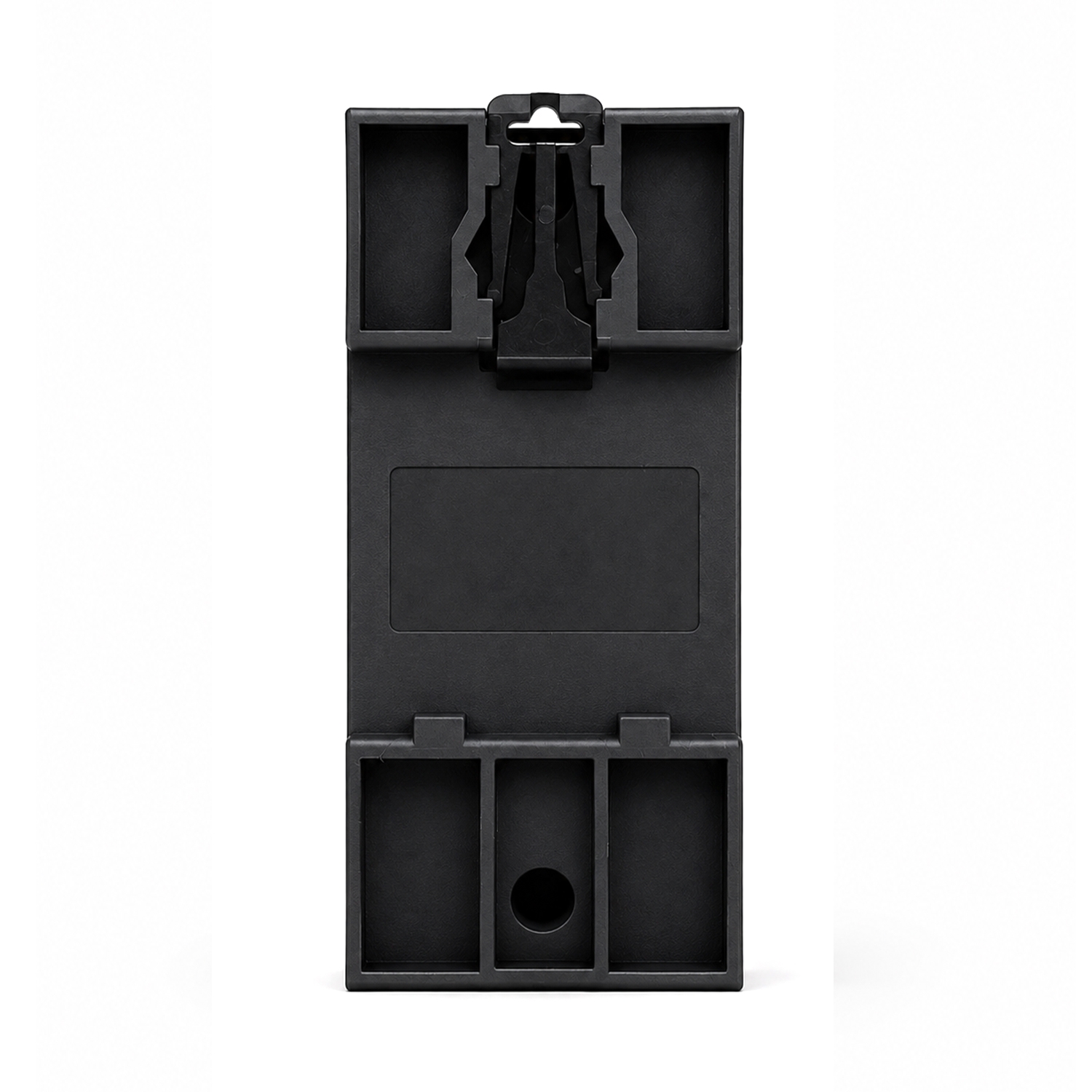

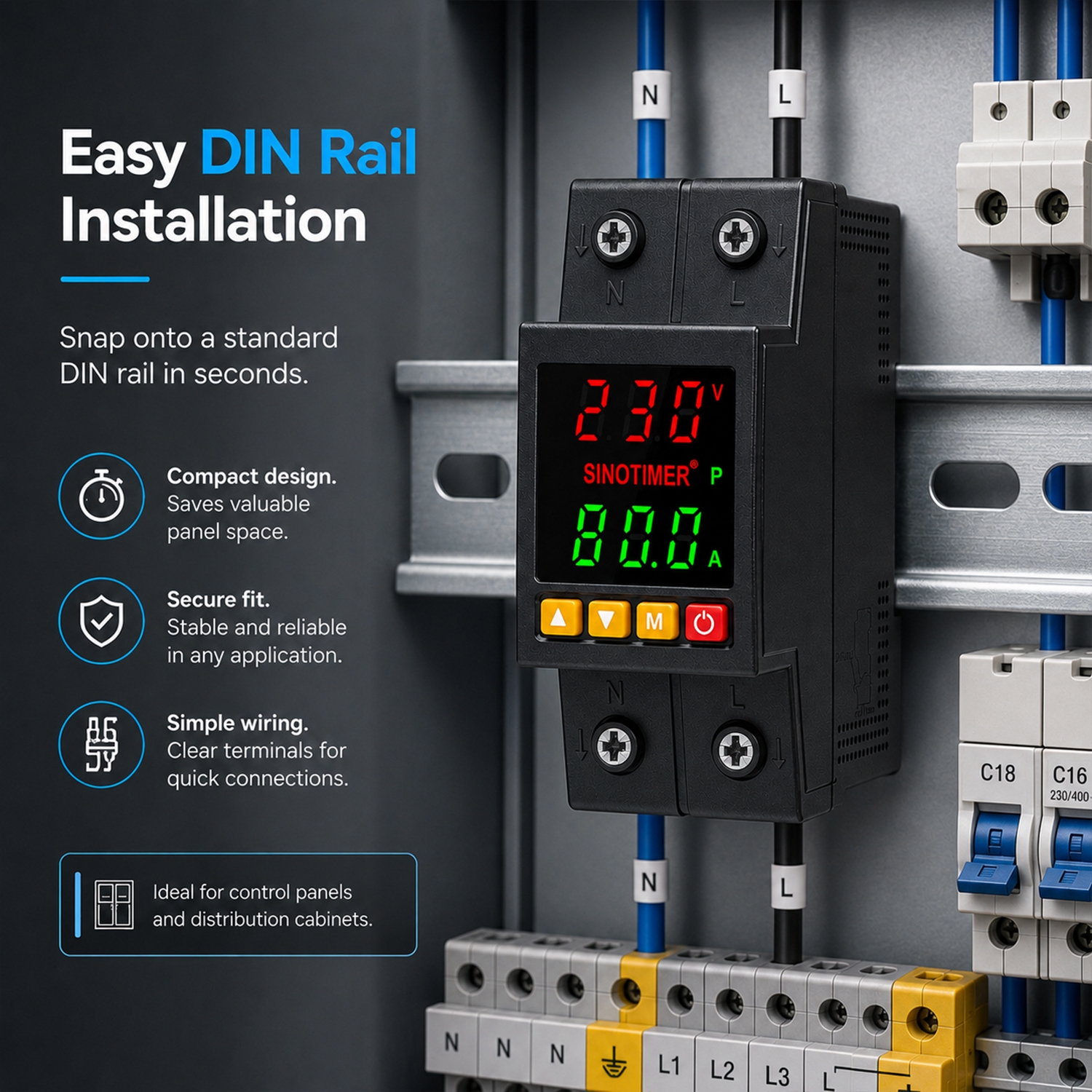

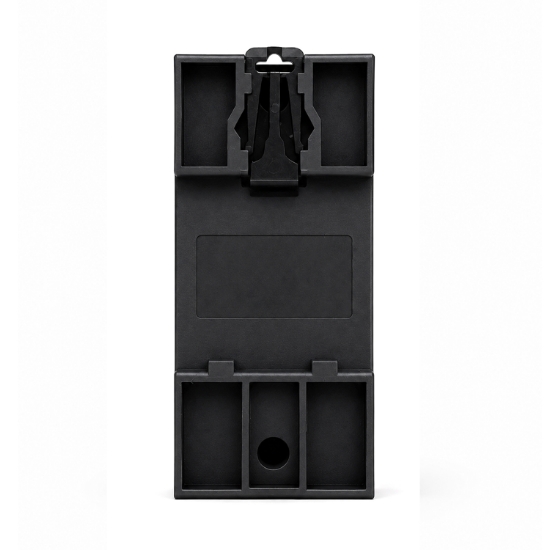

• Montaj pe șină DIN – instalare în tablouri electrice.
• Butoane frontale – pentru configurare și control.

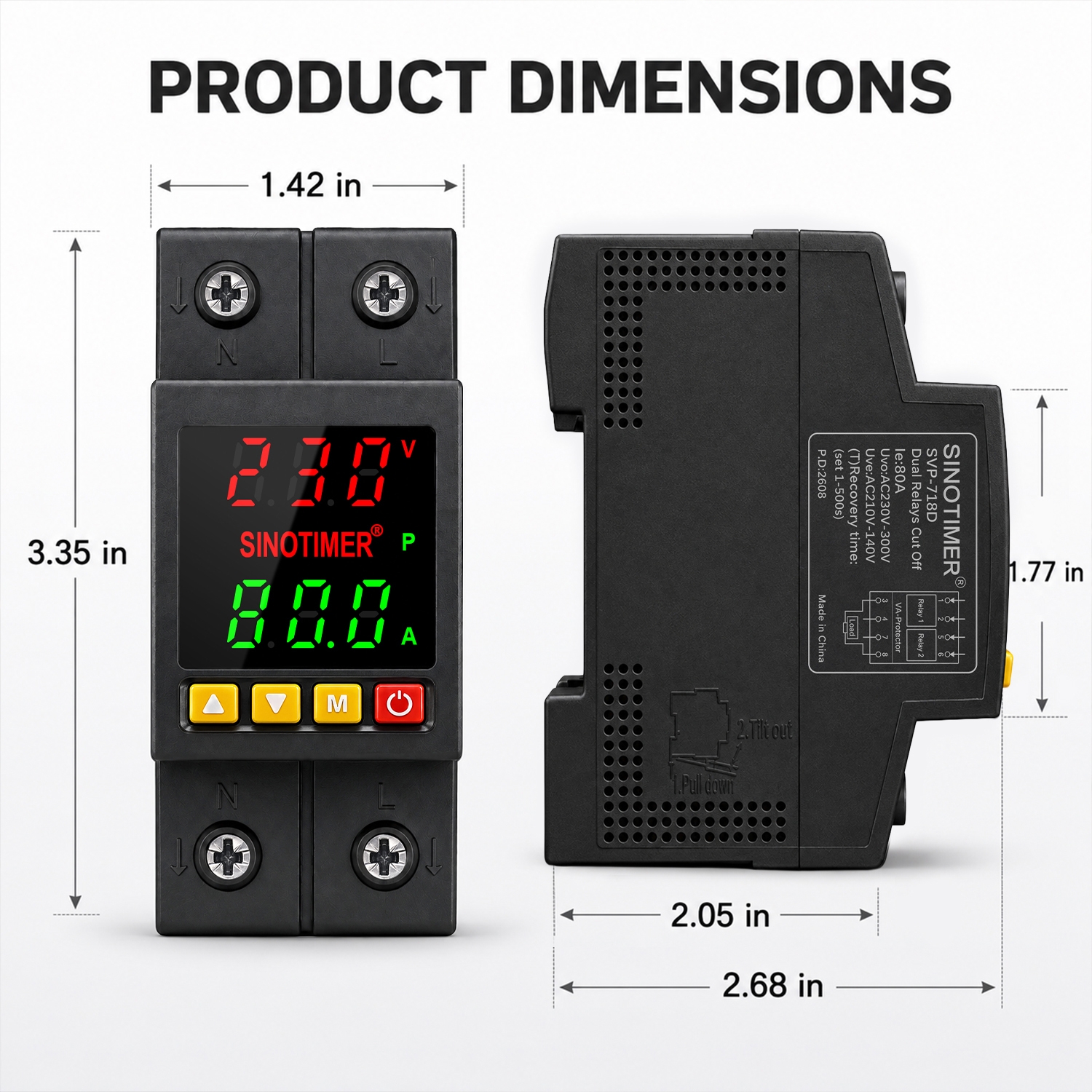

Specificații tehnice

Conectare

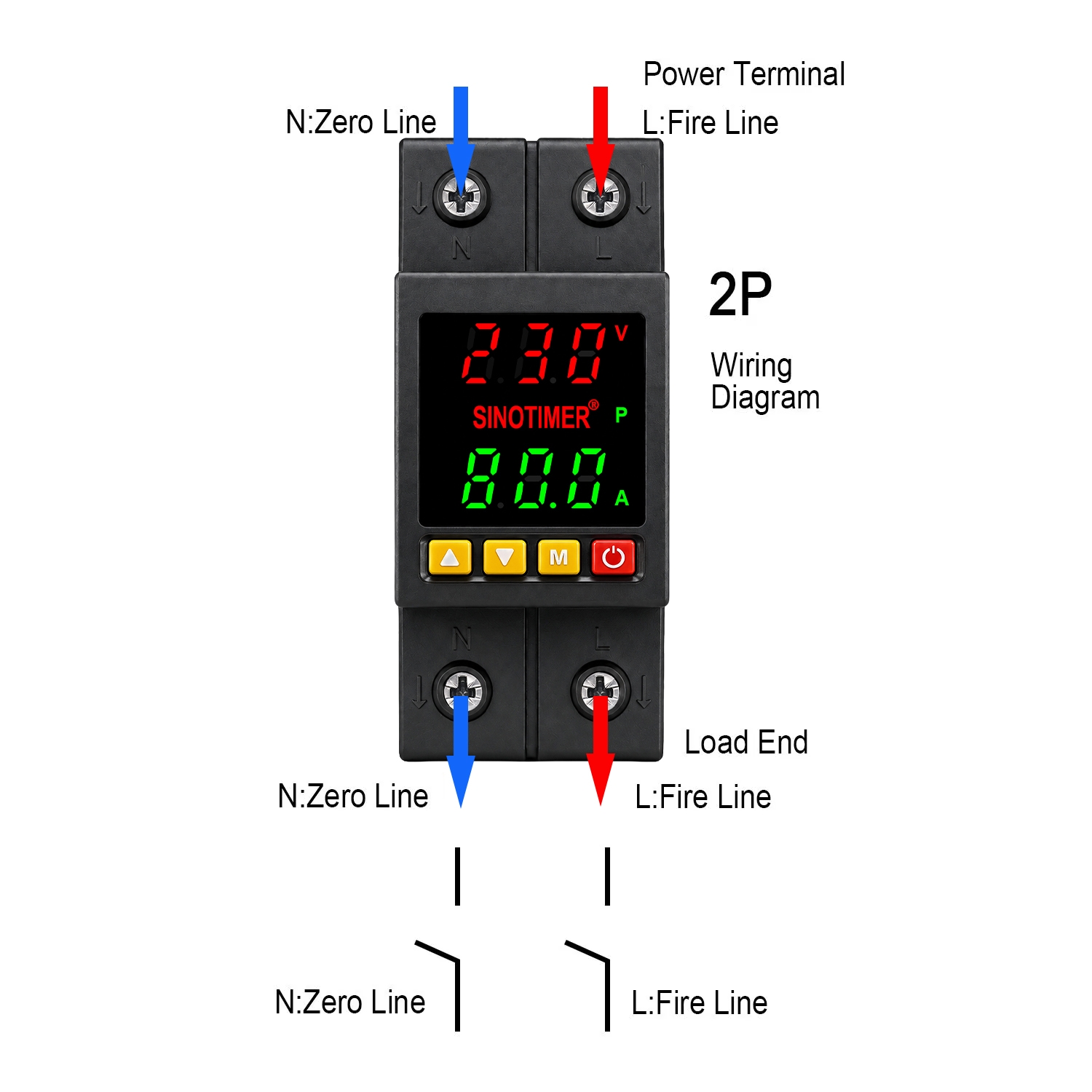

Conform schemei prezentate, alimentarea se conectează la bornele superioare N și L, iar consumatorul la bornele inferioare N și L. Ambele conductoare sunt comutate de releele interne.

Important

Deconectarea simultană a fazei și nulului nu înseamnă protecție diferențială. Aparatul nu înlocuiește dispozitivele magnetotermice, diferențiale sau AFDD necesare instalației. Montajul trebuie realizat de un electrician calificat.
