Documentație tehnică – Releu trifazic de protecție SINOTIMER STVP-100, 125A

Producător: SINOTIMER
Model: STVP-100
Tip: Releu trifazic de protecție la supratensiune și subtensiune, cu recuperare automată

Specificații tehnice

Specificațiile de 125 A, 400 V AC, pragurile de 460 V ±15 V și 300 V ±15 V, timpul de declanșare ≤1 s și recuperarea ≤60 s sunt indicate pentru modelul STVP-100.

Funcții de protecție

Protecție la supratensiune: dispozitivul întrerupe alimentarea atunci când tensiunea trifazată depășește pragul de 460 V ±15 V.

Protecție la subtensiune: alimentarea este întreruptă atunci când tensiunea scade sub pragul de 300 V ±15 V.

Recuperare automată: după revenirea tensiunii în domeniul normal, releul reconectează automat alimentarea, timpul de recuperare fiind de maximum 60 secunde.

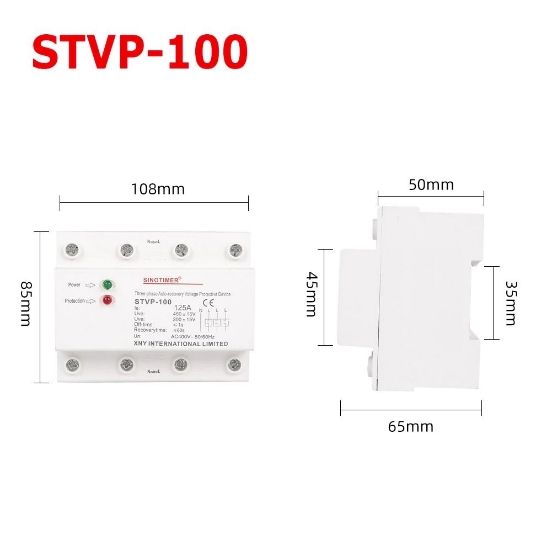

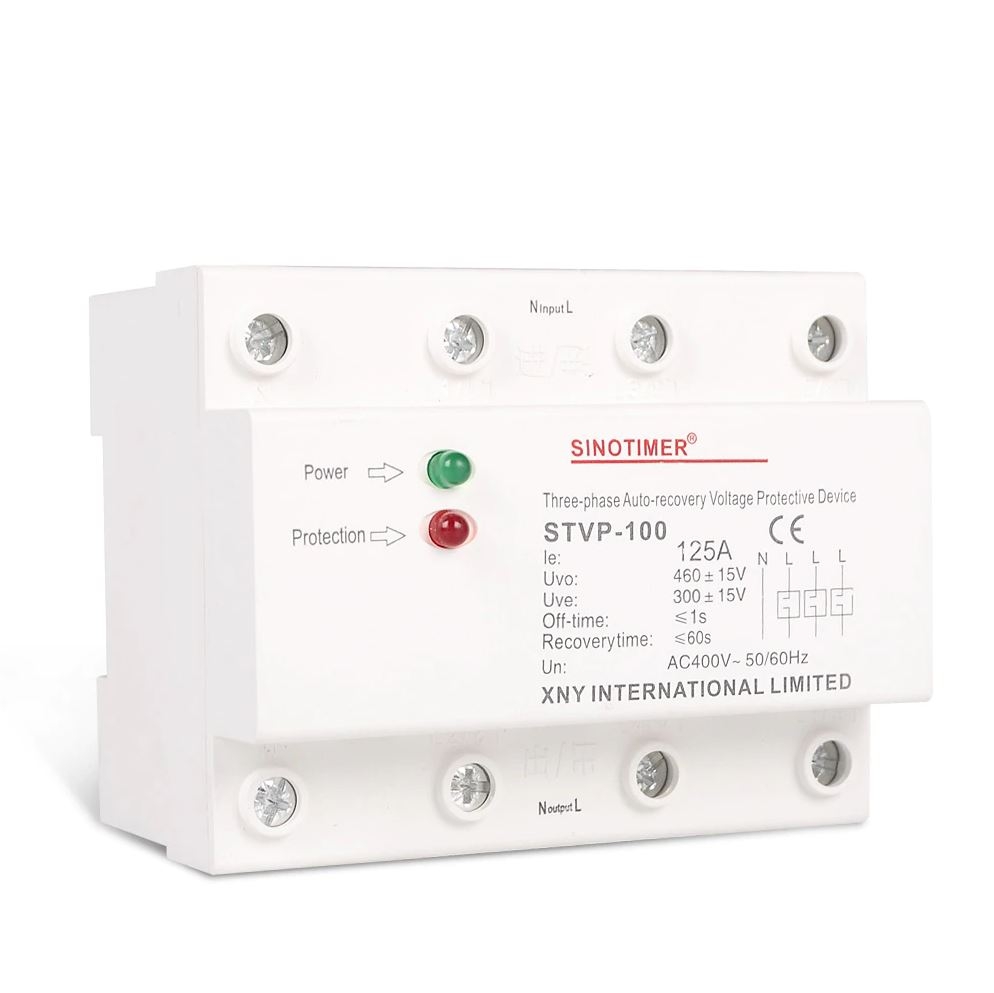

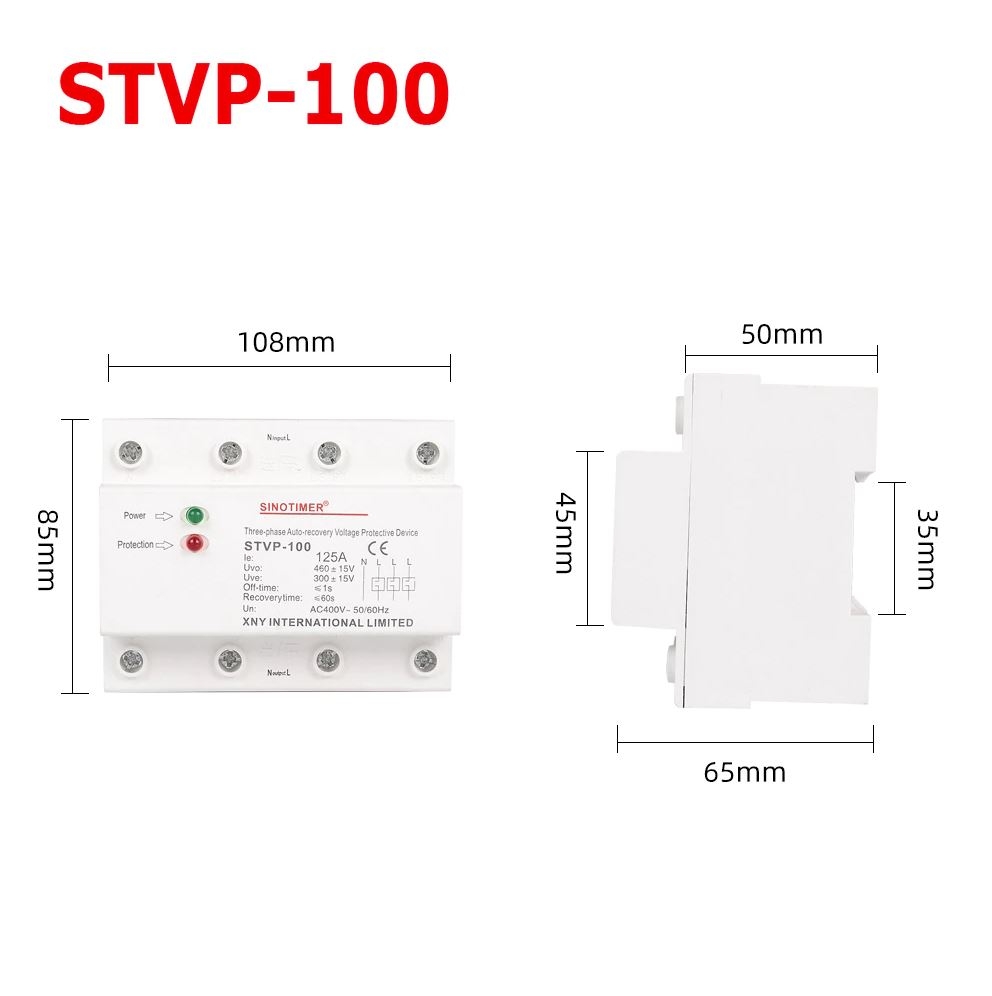

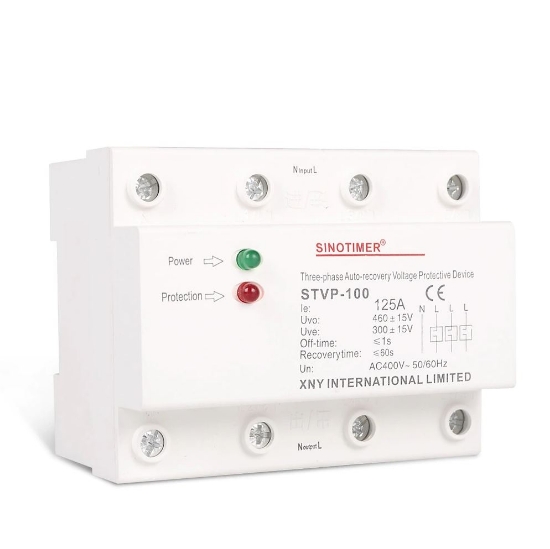

Indicatoare

Dispozitivul este prevăzut cu indicatoare LED pentru semnalizarea stării de funcționare:

• POWER – alimentare / funcționare normală

• PROTECTION – protecție activată

Conectare

STVP-100 este destinat instalațiilor electrice trifazate cu nul:

L1 – Faza 1
L2 – Faza 2
L3 – Faza 3
N – Nul

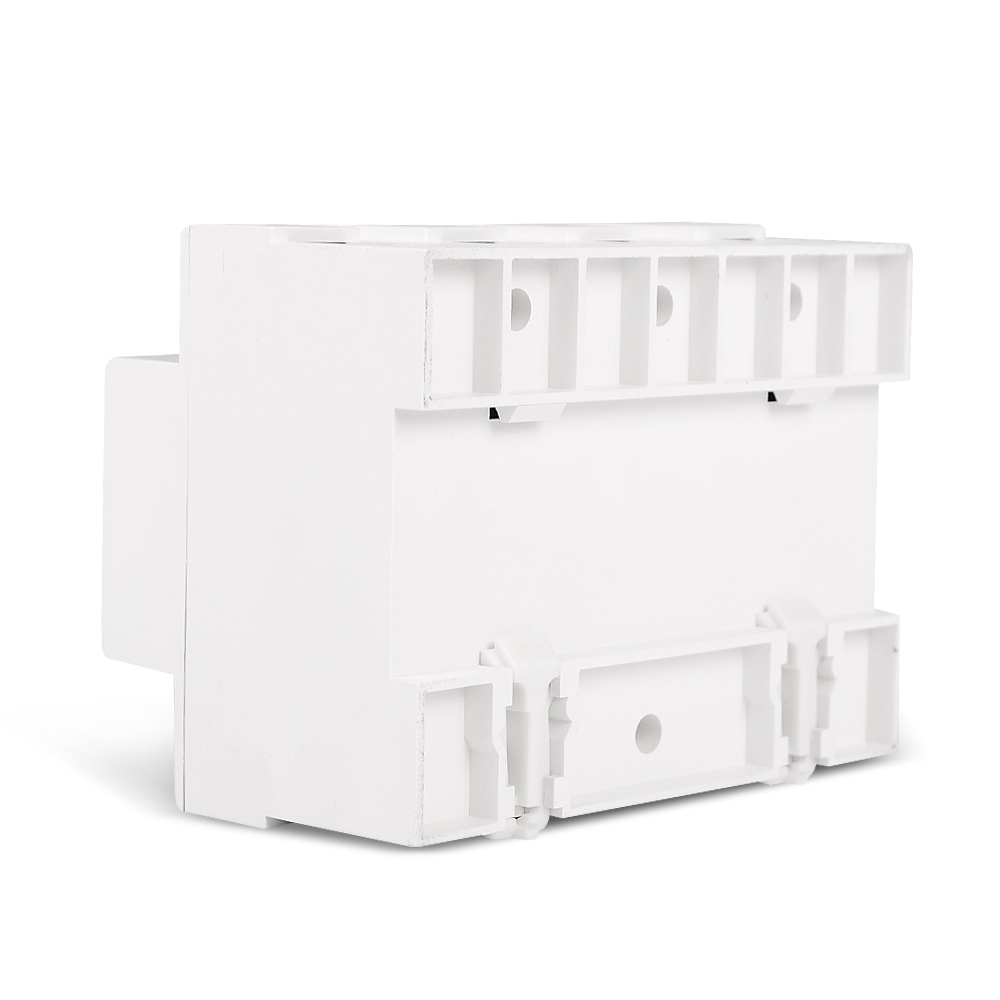

Montarea se realizează pe șină DIN de 35 mm, în tabloul electric.

Condiții de utilizare și siguranță

STVP-100 este destinat protecției instalației și echipamentelor împotriva variațiilor anormale ale tensiunii de alimentare. Dispozitivul nu înlocuiește întreruptorul automat pentru protecția la suprasarcină/scurtcircuit și nici protecția diferențială (RCD/RCBO).

Instalarea, conectarea și punerea în funcțiune trebuie realizate numai de personal autorizat, cu alimentarea electrică întreruptă.
