Releu siguranta digitala de protectie tensiune, Sinotimer, 80A, SVP-912, ecran digital LED, recuperare automata, SVP-912-80A

Documentație tehnică – Releu de protecție tensiune digital – Sinotimer SVP-912-80A

1. Denumire și Tip

• Produs: Releu de protecție digital pentru tensiune monofazic (Supratensiune / Subtensiune)

• Model: SVP-912-80A

• Tip: Releu reglabil, auto-resetant, pentru protecție tensiune monofazic, curent nominal până la 80 A.

2. Specificații Generale

3. Funcționalități și Controle

3.1 Protecție Supratensiune și Subtensiune

• Setări ajustabile:

  • Prag supratensiune: ex. 221 V – 300 V

  • Prag subtensiune: ex. 150 V – 219 V

• Acțiune: decuplarea circuitului la depășirea pragurilor setate.

3.2 Timp de reacție reglabil

• Timp de declanșare: ajustabil, permite evitarea declanșărilor false la fluctuații scurte de tensiune.

• Timp de întârzieri la pornire: protejează echipamentele la aplicarea energiei după întrerupere.

• Timp de recuperare: după revenirea în parametri, decuplarea poate fi inversată automat după o întârziere configurabilă.

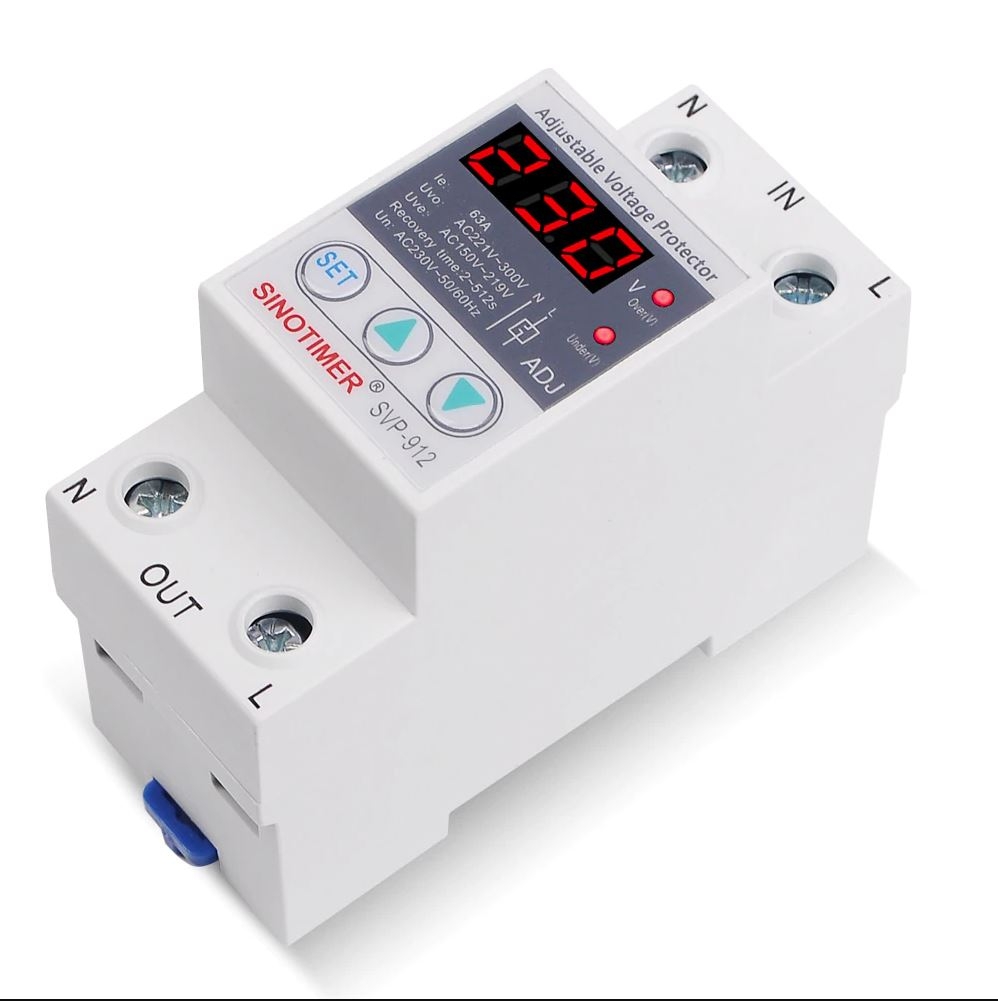

3.3 Afișaj și interfață

• Afișaj digital al tensiunii în timp real.

• Posibile LED-uri de stare și butoane pentru configurare.

4. Domenii de Utilizare

• Protecția echipamentelor sensibile la variații de tensiune (ex. frigidere, aparate de uz casnic, echipamente electronice).

• Circuit principal de alimentare în locuințe, birouri sau ateliere mici.

• Situații cu fluctuații frecvente de tensiune unde este necesară protecție automată și reluare a alimentării.

5. Montaj și Conectare

1. Montaj pe șină DIN – în tabloul electric.

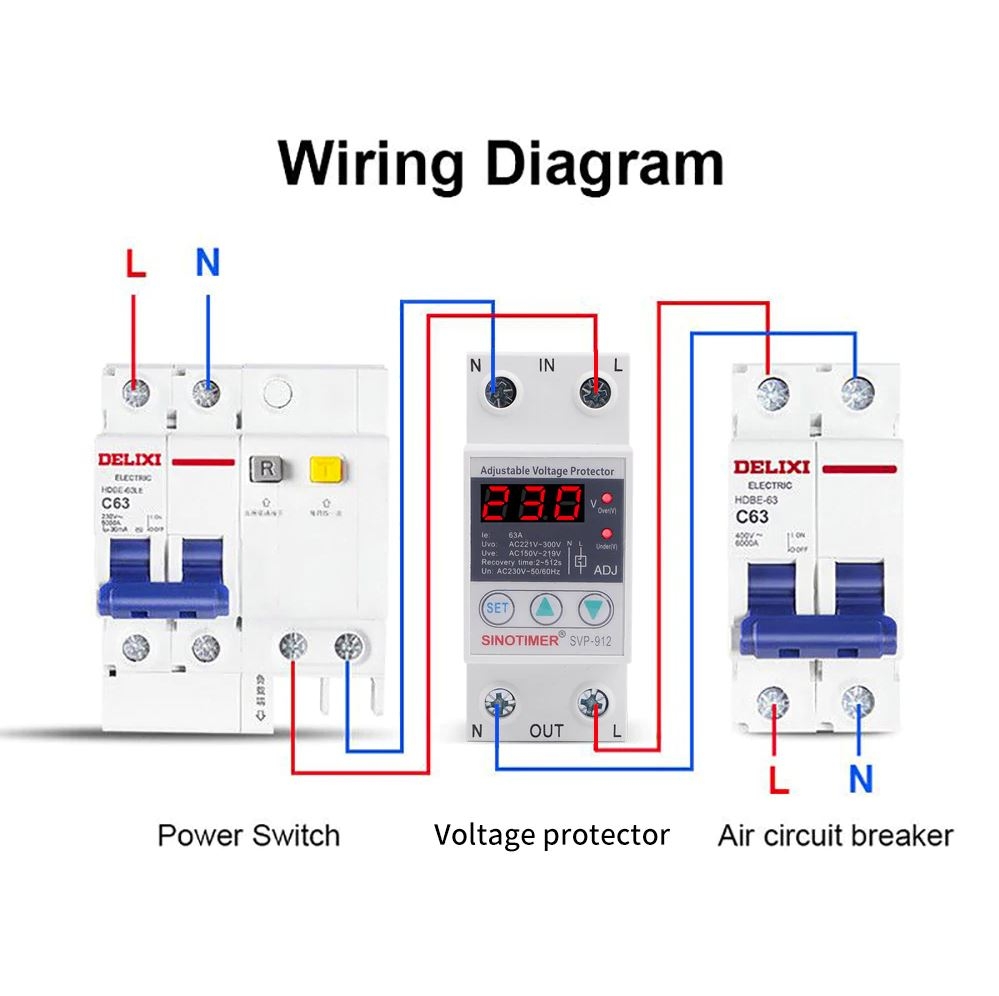

2. Conexiuni electrice:

   • Intrare L & N de la sursa 230 V.

   • Ieșire L & N către circuitul protejat.

3. Configurare inițială:

   • Setarea pragului de supratensiune și subtensiune.

   • Setarea timpilor (declanșare, pornire, recuperare).

   • Selectarea modului de resetare (automat sau manual).

4. Verificare la punerea în funcțiune:

   • Monitorizarea afișajului de tensiune.

   • Testarea declanșărilor la valori simulate de tensiune ridicată sau scăzută.

6. Funcționare

• În condiții normale: alimentarea este permisă, tensiunea este afișată digital.

• La detectarea valori ieșite din toleranță: releul decuplează electric.

• După revenirea în parametri: releul poate restabili automat alimentarea după timpul de recuperare setat.

• Resetare: automată sau manuală, în funcție de preferință.

7. Mediu și Construcție

• Proiectat pentru montaj interior în tablouri electrice.

• Material carcasă: plastic izolator robust.

• Temperatura de operare tipică: -10 °C … +45 °C (verifică manual pentru detalii exacte).

• Umiditate admisă: < 90% RH, fără condens.

8. Observații Relevante

• Asigură-te că pragurile și timpii sunt corect setați pentru consumatorii conectați.

• În caz de declanșări frecvente, verifică rețeaua de alimentare sau adaugă protecție suplimentară.

• Ideal pentru echipamente cu sensibilitate la tensiune, mai ales în locații cu alimentări instabile.
