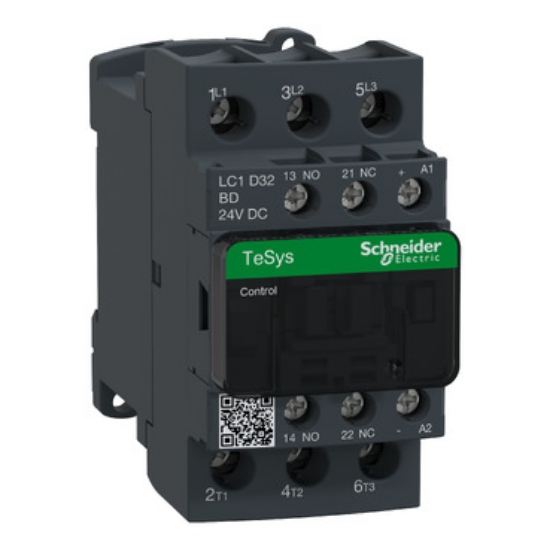

Contactor Schneider TeSys D LC1D32BD 32A 3P 24VDC

Contactor Schneider TeSys D LC1D32BD, nonreversing, curent nominal 32A, 3 poli, putere până la 20 HP la 480 VAC, bobină 24V DC, întrerupere sigură a circuitelor trifazate.

Producător: Schneider Electric

Cod produs: 3389110357257

Contactorul TeSys D LC1D32BD de la Schneider Electric este un dispozitiv de control al motorului cu 3 poli (3NO), destinat aplicațiilor de până la 32A/690V AC-3 (15kW la 400V). Echipat cu o bobină de 24V DC și contacte auxiliare integrate 1NO+1NC, acest contactor asigură fiabilitate și durabilitate ridicate, fiind potrivit pentru rate de operare de până la 3600 cicluri/oră și temperaturi ambientale de până la 60°C. Designul compact, cu lățimea de 45mm, permite montarea pe șină DIN sau prin fixare cu șuruburi. Produsul este certificat conform standardelor multiple (IEC, UL, CSA, CCC, EAC, Marine) și respectă normele ecologice Green Premium (RoHS/REACh).

540,04 lei

increase-value decrease-value

Timp de livrare: 5-7 zile

Specificatii
Recenzii

Specificații produse

Denumire caracteristica	Valoarea
Gama de produse	TeSys D
Tip produs sau componentă	Contactor
Denumire scurtă a dispozitivului	LC1D
Aplicație contactor	Control motor, Sarcină rezistivă
Categorie de utilizare	AC-1, AC-3, AC-4
Descrierea polilor	3P
Compoziția contactelor polilor	3 NO
Tensiune nominală de funcționare [Ue]	≤ 690 V AC 25...400 Hz pentru circuitul de putere, ≤ 300 V DC pentru circuitul de putere
Curent nominal de funcționare [Ie]	32 A (≤ 60 °C) la ≤ 440 V AC AC-3 pentru circuitul de putere, 50 A (≤ 60 °C) la ≤ 440 V AC AC-1 pentru circuitul de putere
Putere motor [kW]	7,5 kW la 220...230 V AC 50/60 Hz AC-3, 15 kW la 380...400 V AC 50/60 Hz AC-3, 15 kW la 415...440 V AC 50/60 Hz AC-3, 18,5 kW la 500 V AC 50/60 Hz AC-3, 18,5 kW la 660...690 V AC 50/60 Hz AC-3
Putere motor [hp]	2 hp la 115 V AC 50/60 Hz pentru motoare monofazate, 5 hp la 230/240 V AC 50/60 Hz pentru motoare monofazate, 7,5 hp la 200/208 V AC 50/60 Hz pentru motoare trifazate, 10 hp la 230/240 V AC 50/60 Hz pentru motoare trifazate, 20 hp la 460/480 V AC 50/60 Hz pentru motoare trifazate, 30 hp la 575/600 V AC 50/60 Hz pentru motoare trifazate
Tip circuit de control	DC standard
Tensiune circuit de control [Uc]	24 V DC
Compoziția contactelor auxiliare	1 NO + 1 NC
Tensiune nominală de izolație [Ui]	690 V conform IEC 60947-4-1
Tensiune nominală de rezistență la impulsuri [Uimp]	6 kV conform IEC 60947
Frecvență de operare	3600 cicluri/oră
Temperatură de operare	-5...60 °C
Temperatură de depozitare	-40...70 °C
Grad de protecție	IP2X conform IEC 60529
Metodă de montare	Șină DIN sau fixare cu șuruburi
Conexiuni	Terminale cu șurub
Certificări	IEC, UL, CSA, CCC, EAC, Marine
Conformitate ecologică	Green Premium (RoHS/REACh)
