Gama produs
|

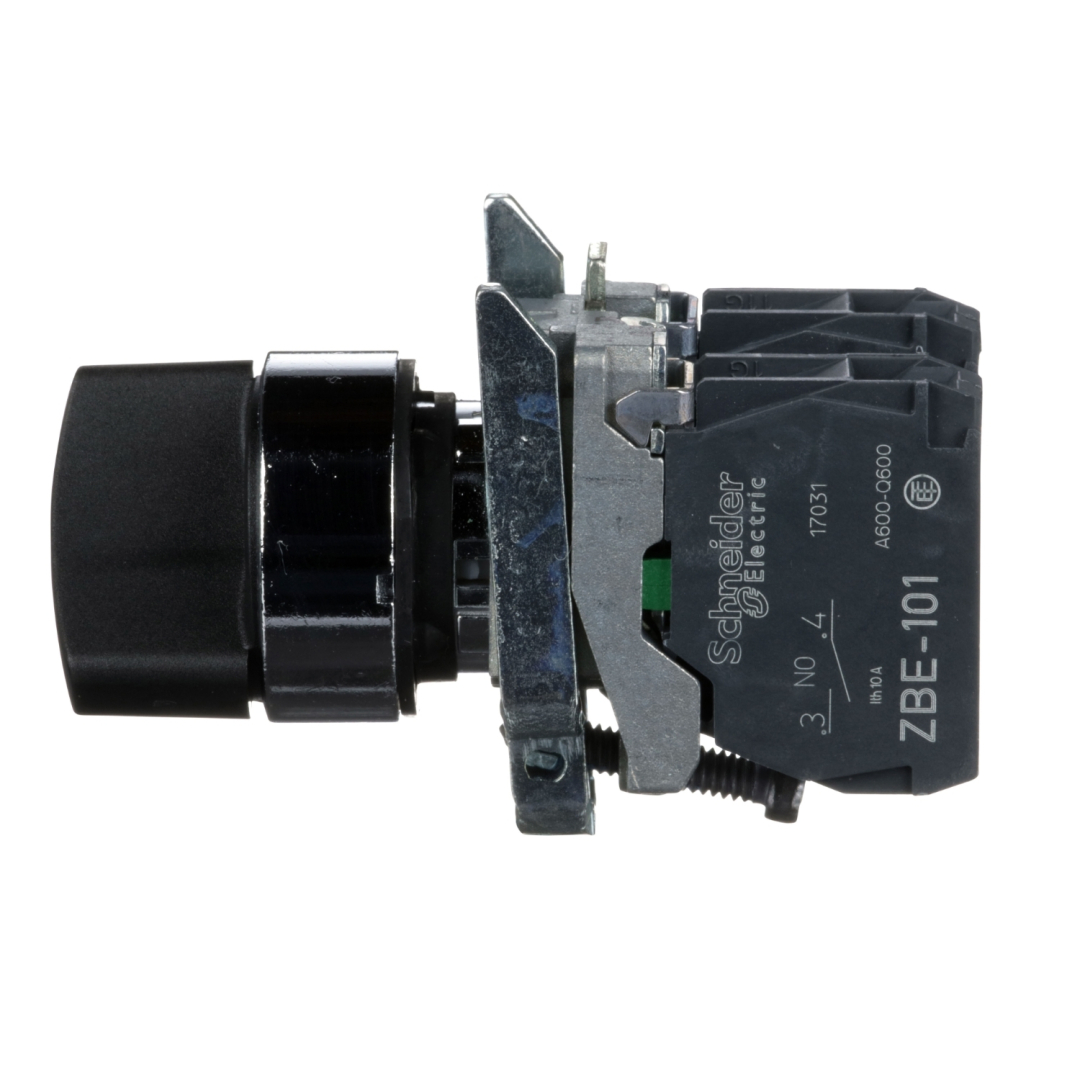

Harmony XB4 |
|
Tip produs sau componentă
|
Selector |
|
Nume scurt al dispozitivului
|
XB4 |
|
Material mâner
|
Metal placat cu crom |
|
Material inel de fixare
|
Zamak |
|
Diametru montaj
|
22 mm |
|
Cantitate minimă de vânzare
|
1 |
|
Tip cap
|
Standard |
|
Formă cap unitate de semnalizare
|
Rotund |
|
Tip operator
|
Menținere |
|
Profil operator
|
Mâner standard negru |
|
Informații poziție operator
|
2 poziții la 90° |
|
Tip și compoziție contacte
|
1 NO + 1 NC |
|
Operare contacte
|
Deschidere lentă |
|
Conexiuni - terminale
|
Circuit de control: terminale tip tunel, 2 cabluri de 1,5 mm² rigide; Circuit de putere: terminale tip tunel, 1 cablu de 1...4 mm² flexibil; Circuit de putere: terminale tip tunel, 1 cablu de 1,5...6 mm² rigid; Circuit de control: terminale tip tunel, 1 cablu de 1,5...2,5 mm² rigid; Circuit de control: terminale tip tunel, 2 cabluri de 1,5...2,5 mm² flexibile |
|
Înălțime
|
47 mm |
|
Lățime
|
30 mm |
|
Adâncime
|
68 mm |
|
Descriere borne ISO nr. 1
|
(13-14)NO(21-22)NC |
|
Greutate netă
|
0.120 kg |
|
Rezistență la spălare cu presiune înaltă
|
7000000 Pa la 55 °C, distanță: 0,1 m |
|
Auxiliare conectate
|
Contacte standard |
|
Deschidere pozitivă
|
Cu conform EN/IEC 60947-5-1 anexa K |
|
Valoare cuplu
|
0,14 N.m fără schimbare stare electrică |
|
Durabilitate electrică
|
4000 cicluri, 1000000 cicluri, AC-15, 2 A la 230 V, rată de operare <3600 cicluri/oră, factor de încărcare: 0,5 conform EN 60947-5-1 anexa C; 1000000 cicluri, AC-15, 3 A la 120 V, rată de operare <3600 cicluri/oră, factor de încărcare: 0,5 conform EN 60947-5-1 anexa C; 1000000 cicluri, AC-15, 4 A la 24 V, rată de operare <3600 cicluri/oră, factor de încărcare: 0,5 conform EN 60947-5-1 anexa C; 1000000 cicluri, DC-13, 0,2 A la 110 V, rată de operare <3600 cicluri/oră, factor de încărcare: 0,5 conform EN 60947-5-1 anexa C; 1000000 cicluri, DC-13, 0,5 A la 24 V, rată de operare <3600 cicluri/oră, factor de încărcare: 0,5 conform EN 60947-5-1 anexa C, Λ < 10exp(-6) la 5 V și 1 mA în mediu curat conform EN/IEC 60947-5-4; Λ < 10exp(-8) la 17 V și 5 mA în mediu curat conform EN/IEC 60947-5-4 |
|
Cuplu de strângere
|
0.8-1.2 N.m conformitate cu EN 60947-1 |
|
Formă cap șurub
|
Compatibil cu șurubelniță Philips nr. 1, compatibil cu șurubelniță pozidriv nr. 1, compatibil cu șurubelniță plată Ø 4 mm, compatibil cu șurubelniță plată Ø 5,5 mm |
|
Materialul de contact
|
Alloy de argint (Ag/Ni) |
|
Protecție la scurtcircuit
|
Siguranță tip gG de 10 A conform EN/IEC 60947-5-1 |
|
Curent termic nominal în aer liber (Ith)
|
10 A conform EN/IEC 60947-5-1 |
|
Tensiune de izolație nominală (Ui)
|
600 V (grad de poluare 3) conform EN 60947-1 |
|
Tensiune nominală de rezistență la impuls
|
6 kV conform EN/IEC 60947-2 |
|
Curent operațional nominal [Ie]
|
3 A la 240 V, AC-15, A600 conform EN/IEC 60947-5-1; 6 A la 120 V, AC-15, A600 conform EN/IEC 60947-5-1; 0,1 A la 600 V, DC-13, Q600 conform EN/IEC 60947-5-1; 0,27 A la 250 V, DC-13, Q600 conform EN/IEC 60947-5-1; 0,55 A la 125 V, DC-13, Q600 conform EN/IEC 60947-5-1; 1,2 A la 600 V, AC-15, A600 conform EN/IEC 60947-5-1 |
|
Prezentare dispozitiv
|
Produs complet |
|
Tratament protector
|
TH |
|
Temperatura ambientala pentru depozitare
|
-40...70°C |
|
Temperatura aerului ambiant pentru funcționare
|
-40…70 °C |
|
Categoria de supratensiune
|
Clasa I conform IEC 60536 |
|
Grad de protecție (IP)
|
IP69, IP69K, IP67 conform IEC 60529, NEMA 13, NEMA 4X |
|
Standard
|
EN/IEC 60947-5-5, JIS C8201-5-1, UL 508, EN/IEC 60947-5-4, EN/IEC 60947-1, CSA C22.2 Nr. 14, EN/IEC 60947-5-1, JIS C8201-1 |
|
Certificări produs
|
DNV, LROS (Lloyds register of shipping), CSA, GL, UL, BV |
|
Rezistență la impact
|
5 gn (f= 2-500 Hz) conformitate cu IEC 60068-2-6 |
|
Rezistenta la flacari
|
30 gn (durată = 18 ms) pentru accelerație undă sinusoidală conform IEC 60068-2-27; 50 gn (durată = 11 ms) pentru accelerație undă sinusoidală conform IEC 60068-2-27 |
