Gama
|
ComPact |
|
Nume produs
|

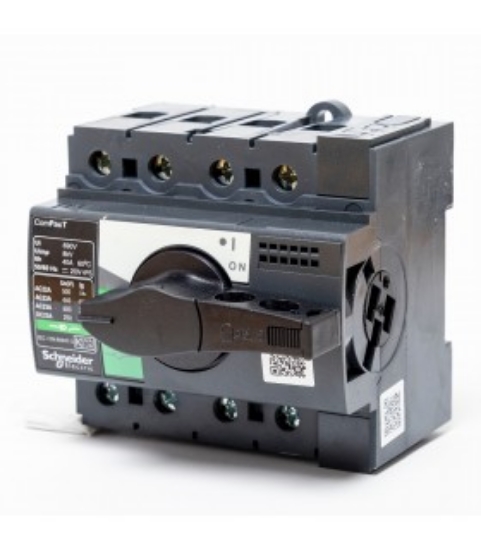

ComPacT INS |
|
Tip produs sau componentă
|
Separator de sarcină |
|
Descriere poli
|
4P |
|
Tip rețea
|
DC, AC |
|
Frecvență rețea
|
50-60 Hz |
|
Curent operațional nominal [Ie]
|
AC-22A: 40 A AC 50/60 Hz 220/240 V; AC-22A: 40 A AC 50/60 Hz 380/415 V; AC-22A: 40 A AC 50/60 Hz 440/480 V; AC-22A: 40 A AC 50/60 Hz 500 V; AC-23A: 32 A AC 50/60 Hz 500 V; AC-23A: 40 A AC 50/60 Hz 220/240 V; AC-23A: 40 A AC 50/60 Hz 380/415 V; AC-23A: 40 A AC 50/60 Hz 440/480 V; DC-22A: 40 A DC 125 V 2 poli în serie; DC-23A: 40 A DC 125 V 2 poli în serie; DC-22A: 40 A DC 250 V 4 poli în serie; DC-23A: 40 A DC 250 V 4 poli în serie |
|
Tensiune de izolație nominală (Ui)
|
690 V AC 50/60 Hz |
|
Tensiune nominală de ținere la impuls Uimp
|
8 kV |
|
Curent termic nominal în aer liber (Ith)
|
40 A la 60 °C |
|
Capacitate nominală de închidere la scurtcircuit [Icm]
|
15 kA separator de sarcină singur 500 V AC la 50/60 Hz; 75 kA cu protecție în amonte 500 V AC la 50/60 Hz |
|
Tensiune operațională nominală [Ue]
|
500 V AC 50/60 Hz; 250 V DC |
|
Adecvat pentru izolare
|
Da |
|
Indicator de poziție contact
|
Da |
|
Ruptură vizibilă
|
Nu |
|
Grad de poluare
|
3 |
|
Tip de control
|
Mâner rotativ |
|
Culoare mâner
|
Negru |
|
Mod de montare
|
Fix |
|
Suport de montare
|
Șină DIN, Placă |
|
Conexiune superioară
|
Frontală, Frontală |
|
Secțiune cablu
|
1,5-2,5 mm² |
|
Putere maximă
|
AC-23: 11 kW la 220/240 V AC 50/60 Hz; AC-23: 18,5 kW la 500/525 V AC 50/60 Hz; AC-23: 20 kW la 380/415 V AC 50/60 Hz; AC-23: 22 kW la 440 V AC 50/60 Hz |
|
Durabilitate electrică
|
4000 cicluri, AC-22A: 1.500 cicluri 220/240 V AC 50/60 Hz; AC-22A: 1.500 cicluri 380/415 V AC 50/60 Hz; AC-22A: 1.500 cicluri 440 V AC 50/60 Hz; AC-22A: 1.500 cicluri 500 V AC 50/60 Hz; AC-23A: 1.500 cicluri 220/240 V AC 50/60 Hz; AC-23A: 1.500 cicluri 380/415 V AC 50/60 Hz; AC-23A: 1.500 cicluri 440 V AC 50/60 Hz; AC-23A: 1.500 cicluri 500 V AC 50/60 Hz; DC-22A: 1.500 cicluri 250 V DC 4 poli în serie; DC-23A: 1.500 cicluri 250 V DC 4 poli în serie |
|
Conexiune
|
18 mm |
|
Înălțime
|
85 mm |
|
Lățime
|
8,90mm |
|
Adâncime
|
85 mm |
|
Greutate netă
|
0,630 kg |
|
Standard
|
IEC 60947-3, IEC 60947-1 |
|
Certificări produs
|
CCC, KEMA-KEUR |
|
Grad de protecție (IP)
|
IP20 conform IEC 60529, IK07 conform EN 50102 |
|
Temperatura aerului ambiant pentru funcționare
|
-25…70 °C |
|
Temperatura ambientala pentru depozitare
|
-40…85 °C |
