Gama
|
Acti9 |
|
Nume produs
|

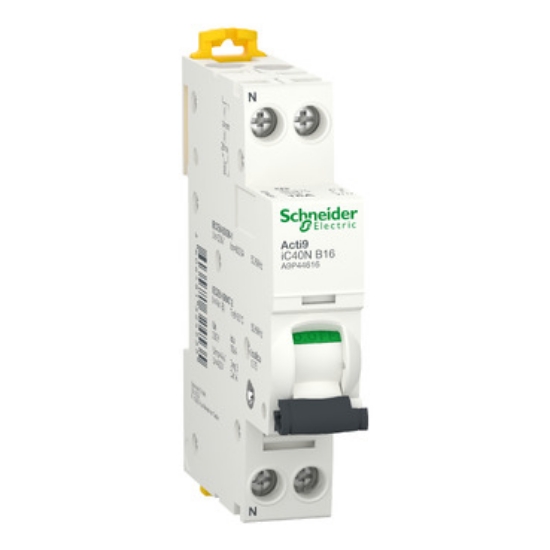

Acti9 iC40 |
|
Tip produs sau componentă
|
Întrerupător automat modular |
|
Nume scurt al dispozitivului
|
iC40N |
|
Aplicație a dispozitivului
|
Distribuție |
|
Descriere poli
|
1P + N |
|
Numărul polilor protejați
|
1 |
|
Poziție neutrului
|
Stânga |
|
Curent nominal [In]
|
16 A |
|
Tip rețea electrică
|
AC |
|
Tehnologie unitate de declanșare
|
Termo-magnetică |
|
Cod pentru curba
|
B |
|
Capacitate de rupere
|
10 kA Icu la 230 V AC 50/60 Hz conform SR EN 60947-2; 6 kA Icn la 230 V AC 50/60 Hz conform EN/IEC 60898-1 |
|
Adecvare pentru izolație
|
Da, conform SR EN 60947-2 |
|
Etichete privind calitatea
|
OVE, KEMA, IMQ |
|
Frecvență rețea electrică
|
50/60 Hz |
|
Tensiune nominală de funcționare [Ue]
|
230 V AC 50/60 Hz |
|
Limită de declanșare magnetică
|
3...5 x In conform EN/IEC 60898-1; 4 x In ±20% conform SR EN 60947-2 |
|
Capacitatea nominală de rupere în serviciu [Ics]
|
6 kA 100% x Icn la 230 V AC 50/60 Hz conform EN/IEC 60898-1; 7,5 kA 75% x Icn la 230 V AC 50/60 Hz conform SR EN 60947-2 |
|
Clasa de limitare
|
3 conform EN/IEC 60898-1 |
|
Tensiune nominală de izolație [Ui]
|
400 V AC 50/60 Hz conform SR EN 60947-2 |
|
Tensiune nominală de ținere la impuls [Uimp]
|
4 kV conform SR EN 60947-2 |
|
Indicator de poziție contact
|
Da |
|
Tip de control
|
Comutare |
|
Semnalizare locală
|
Indicație ON/OFF, Indicator declanșare |
|
Mod de montare
|
Clipsabil |
|
Suport de montare
|
Șină DIN |
|
Număr de pași de 9 mm pe rând
|
2 |
|
Durabilitate mecanică
|
20.000 cicluri |
|
Durabilitate electrică
|
20.000 cicluri |
|
Descriere opțiuni de blocare
|
Dispozitiv de blocare |
|
Conexiuni - borne
|
Borne tip tunel sus sau jos 1…10 mm² flexibil; Borne tip tunel sus sau jos 1…16 mm² rigid |
|
Lungimea de dezizolare a cablului
|
14 mm pentru conexiune sus sau jos |
|
Cuplu de strângere
|
2 N.m sus sau jos |
|
Protecție de scurgere la pământ
|
Cutie de borne separată |
|
Standarde
|
EN/IEC 60898-1, SR EN 60947-2 |
|
Certificări produs
|
UE, BV, RINA, DNV |
|
Grad de protecție IP
|
IP20 conform SR EN 60529; IP40 (carcasă modulară) conform SR EN 60529 |
|
Grad de poluare
|
3 conform SR EN 60947-2 |
|
Umiditate relativă
|
95% la 55 °C |
|
Altitudine de funcționare
|
2000 m |
|
Temperatură ambientală de utilizare
|
-25…70 °C |
|
Temperatură ambientală pentru depozitare
|
-40…85 °C |
|
Garanție
|
18 luni |
