| Gama | Acti9 |

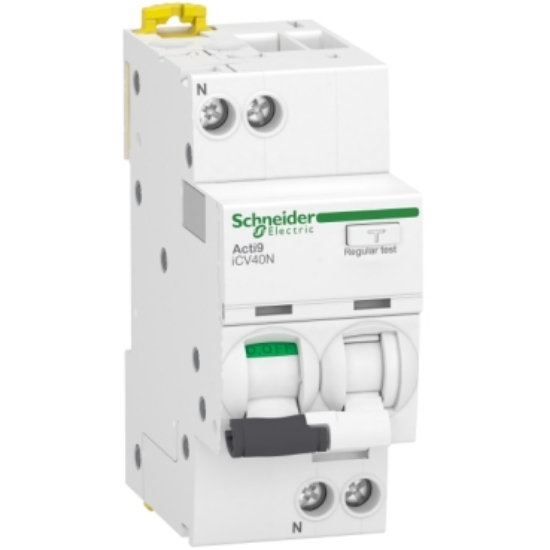

| Nume produs | Acti9 iCV40 |
| Tip produs sau componentă | Disjunctor diferențial cu protecție la supracurent (RCBO) |
| Denumire scurtă dispozitiv | iCV40N |
| Aplicație dispozitiv | Distribuție |
| Descriere poli | 1P + N |
| Număr de poli protejați | 1 |
| Poziție neutru | Stânga |
| Curent nominal [In] | 10 A |
| Tip rețea | AC |
| Tehnologie unitate de declanșare | Termo-magnetică |
| Curba de declanșare | C |
| Sensibilitate la curent diferențial | 30 mA |
| Temporizare protecție la curent diferențial | Instantaneu |
| Clasa de protecție la curent diferențial | Tip AC |
| Capacitate de rupere | 6000 A Icn la 230 V AC 50/60 Hz conform EN/IEC 61009-2-1 |
| Adecvat pentru izolare | Da, conform EN/IEC 60947-2 |
| Etichete de calitate | EAC, IMQ, VDE |
| Locație dispozitiv în sistem | Ieșire |
| Frecvență rețea | 50/60 Hz |
| Tensiune nominală de funcționare [Ue] | 230 V AC 50/60 Hz |
| Limită de declanșare magnetică | 5...10 x In |
| Tehnologie de declanșare la curent diferențial | Independentă de tensiune |
| Capacitate nominală de rupere în serviciu [Ics] | 6000 A 100% x Icn la 230 V AC 50/60 Hz conform EN/IEC 61009-2-1 |
| Capacitate nominală de rupere și închidere | Idm 6000 A la 230 V AC 50/60 Hz conform EN 61009-2-1; Idm 500 A la 230 V AC 50/60 Hz conform IEC 61009-2-1 |
| Clasa de limitare | 3 conform EN/IEC 61009-2-1 |
| Tensiune nominală de izolație [Ui] | 400 V AC 50/60 Hz |
| Tensiune nominală de rezistență la impuls [Uimp] | 4 kV |
| Indicator poziție contact | Da |
| Tip control | Comutator |
| Semnalizare locală | Indicație ON/OFF, Indicație de defect |
| Mod de montare | Clip-on |
| Suport de montare | Șină DIN |
| Compatibilitate cu bare de distribuție și blocuri de distribuție | Sus sau jos: dinți |
| Pas de conexiune | 9 mm între fază și neutru |
| Pasi de 9 mm | 4 |
| Înălțime | 85 mm |
| Lățime | 36 mm |
| Adâncime | 73 mm |
| Greutate netă | 210 g |
| Culoare | Alb |
| Durabilitate mecanică | 20000 cicluri |
| Durabilitate electrică | 20000 cicluri |
| Opțiuni de blocare | Sigilabil, Dispozitiv de blocare cu lacăt |
| Conexiuni - terminale | Terminale tip tunel sus sau jos 1...16 mm² rigid; Terminale tip tunel sus sau jos 1...10 mm² flexibil |
| Lungime de dezizolare a firului | 14 mm pentru conexiune sus sau jos |
| Cuplu de strângere | 2 N.m sus sau jos |
| Protecție la curent diferențial | Integrată |
| Standarde | EN/IEC 61009-2-1 |
| Certificări produs | CE |
| Grad de protecție IP | IP20 conform IEC 60529; IP40 (în carcasă modulară) conform IEC 60529 |
| Grad de poluare | 3 |
| Categorie de supratensiune | III conform IEC 60364 |
| Compatibilitate electromagnetică | Impuls 8/20 µs, 250 A conform EN/IEC 61009-2-1 |
| Umiditate relativă | 95% la 55°C |
| Altitudine de operare | 2000 m |
| Temperatură ambientă de operare | -5...60°C |
| Temperatură ambientă de depozitare | -40...85°C |
| Tip pachet unitate 1 | PCE |
| Număr de unități în pachet 1 | 1 |
| Înălțime pachet 1 | 4.000 cm |
| Lățime pachet 1 | 8.500 cm |
| Lungime pachet 1 | 10.000 cm |
| Greutate pachet 1 | 206.000 g |
| Tip pachet unitate 2 | S03 |
| Număr de unități în pachet 2 | 54 |
| Înălțime pachet 2 | 30.000 cm |
| Lățime pachet 2 | 30.000 cm |
| Lungime pachet 2 | 40.000 cm |
| Greutate pachet 2 | 11.514 kg |
| Tip pachet unitate 3 | P12 |
| Număr de unități în pachet 3 | 432 |
| Înălțime pachet 3 | 45.000 cm |
| Lățime pachet 3 | 80.000 cm |
| Lungime pachet 3 | 120.000 cm |
| Greutate pachet 3 | 104.112 kg |
| Garanție | 18 luni |
