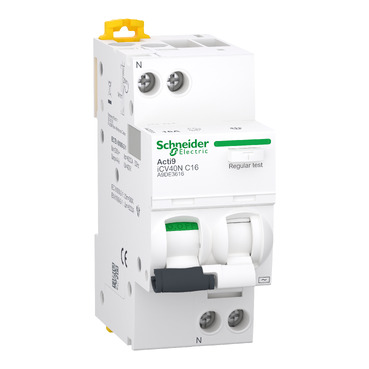

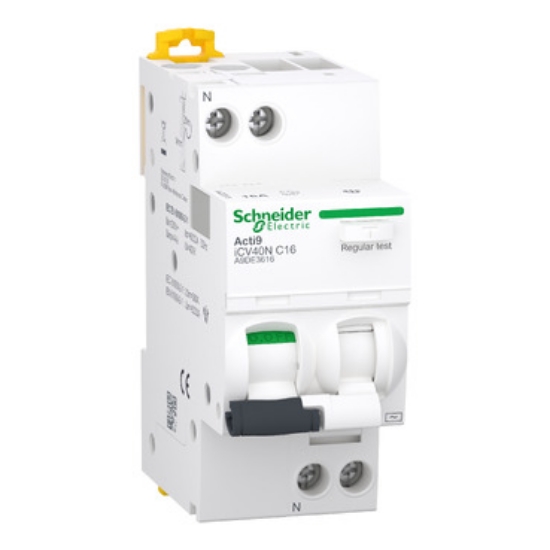

A9 ICV40N SIGURANTA 1P+N C16A 6KA 30MA AC RCBO 2VCAR A9DE3616

Disjunctor diferențial modular Acti9 iCV40N, 1P+N, 16A, curba C, 6kA, 30mA AC, pentru protecție împotriva scurtcircuitelor și curenților de defect.

Producător: Schneider Electric

Cod produs: A9DE3616

Disjunctorul diferențial cu protecție la supracurent (RCBO) Acti9 iCV40N de la Schneider Electric este proiectat pentru a asigura protecție împotriva scurtcircuitelor, suprasarcinilor și curenților de defect. Acest dispozitiv modular combină funcțiile unui întrerupător automat și ale unui dispozitiv de protecție diferențială, oferind o soluție compactă și eficientă pentru distribuția electrică.

Caracteristicile principale includ:

Curent nominal de 16 A și curba de declanșare C, potrivită pentru protecția circuitelor cu sarcini moderate.
Sensibilitate la curentul de defect de 30 mA, asigurând protecție împotriva electrocutării prin contact indirect.
Capacitate de rupere de 6 kA conform standardului EN/IEC 61009-2-1, garantând o protecție eficientă în caz de scurtcircuit.
Montare pe șină DIN, facilitând instalarea în tablouri electrice standard.
Indicator de poziție a contactelor pentru o identificare rapidă a stării dispozitivului.

Acest RCBO este ideal pentru aplicații rezidențiale și comerciale, oferind o protecție fiabilă și conformitate cu standardele internaționale.

157,30 lei

increase-value decrease-value

Timp de livrare: 5-7 zile

Specificatii
Recenzii

Specificații produse

Denumire caracteristica	Valoarea
Gama	Acti9
Nume produs	Acti9 iCV40
Tip produs sau componentă	Întrerupător diferențial cu protecție la supracurent (RCBO)
Nume scurt al dispozitivului	iC40N
Înălțime dispozitiv	Distribuție
Descriere poli	1P + N
Număr poli protecție	1
Poziție neutrului	Stânga
Curent nominal	16A
Tip rețea	AC
Tehnologie unitate de declanșare	Termo-magnetică
Curba de declanșare	C
Sensibilitate la curent de defect	30mA
Protecție la curenți de defect	Instantaneu, Tip AC, Integrată
Capacitate de rupere AC	6000 A la 230 V AC 50/60 Hz conform EN/IEC 60898-1
Adecvat pentru izolare	Da, conform EN/IEC 60947-2
Etichete privind calitatea	IMQ, EAC, VDE
Frecvență rețea	50-60 Hz
Tensiune nominală de izolație (Ui)	230 V AC (+/- 10 %) la 50/60 Hz, 400 V AC 50/60 Hz
Limită de declanșare magnetică	5...10 x In
Tehnologie declanșare curent de defect	Independentă de tensiune
Capacitate de rupere de serviciu [Ics]	4.5 kA 100% x Icn la 400 V AC 50/60 Hz conform IEC 60898-1
Capacitate nominală de rupere și realizare	Idm 6000 A la 230 V AC 50/60 Hz conform EN 61009-2-1; Idm 500 A la 230 V AC 50/60 Hz conform IEC 61009-2-1
Clasă de limitare	3 conform EN/IEC 60898-1
Tensiune nominală de ținere la impuls Uimp	4 kV
Indicator de poziție contact	Da
Tip de control	Comutator basculant
Semnalizare optică	Indicație de defect, indicație ON/OFF
Mod de montare	Clip-on
Suport de montare	Șină DIN
Compatibilitate cu bara de distribuție și bloc de distribuție	Sus sau jos: dinți
Tip de conexiune	9mm între fază și neutru
Pasi de 9 mm	4
Înălțime	85 mm
Lățime	36 mm
Adâncime	7 mm
Greutate netă	210 g
Culoare	Alb
Durabilitate electrică	4000 cicluri, 4000 cicluri
Opțiuni de blocare	Dispozitiv de blocare cu lacăt
Conexiuni - terminale	Terminal tip tunel (sus sau jos) 1…25 mm² rigid, 1…16 mm² flexibil
Lungimea de dezizolare a cablului	14 mm pentru conexiune sus sau jos
Cuplu de strângere	2 N.m sus sau jos
Standard	IEC 61009
Certificări produs	CE
Grad de protecție (IP)	IP20 conform IEC 60529, IP40 (în carcasă modulară) conform IEC 60529
Grad de poluare	3
Categoria de supratensiune	III conform IEC 60364
Compatibilitate yala electrica	Impuls de 8/20 µs, 250 A conform IEC 61009-1
Umiditatea relativă	95% la 55 °C
Altitudinea de operare	2000 m
Temperatură Maximă de Operare	+60°C
Temperatura ambientala pentru depozitare	-40…85 °C
Tip pachet unitate 1	PCE, S03, P12
Număr de unități în pachet 1	1, 54, 432
Înălțime pachet 1	4.000 cm, 30.000 cm, 4.000 cm
Locație pachet	8.500 cm, 30.000 cm, 30.000 cm
Lungime pachet 1	10.000 cm, 10.000 cm, 10.000 cm
Greutate pachet	219.000 g, 11.582 kg, 105.088 kg
Garanție	18 luni
