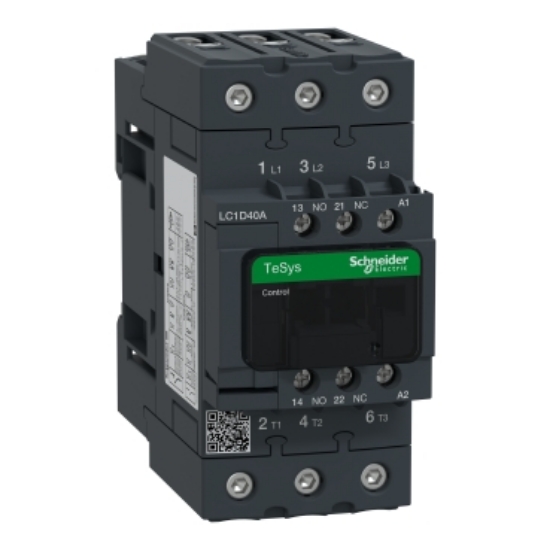

Gama de produse
|
TeSys Deca |
|
Tip produs
|
Contactor |
|
Nume scurt dispozitiv
|
LC1D |
|
Aplicație contactor
|
Control motoare, sarcină rezistivă |
|
Categorie de utilizare
|
AC-3, AC-1, AC-4 |
|
Descriere poli
|
3P |
|
Compoziție contacte de putere
|
3 NO |
|
Tensiune nominală de operare [Ue]
|
Circuit de putere: ≤ 690 V AC 25...400 Hz, ≤ 300 V DC |
|
Curent nominal de operare [Ie]
|
60 A (la <60 °C) la ≤ 440 V AC AC-1 pentru circuitul de putere, 40 A (la <60 °C) la ≤ 440 V AC AC-3 pentru circuitul de putere |
|
Putere motor [kW]
|
18,5 kW la 380...400 V AC 50/60 Hz (AC-3), 11 kW la 220...230 V AC 50/60 Hz (AC-3), 22 kW la 415...440 V AC 50/60 Hz (AC-3), 22 kW la 500 V AC 50/60 Hz (AC-3), 30 kW la 660...690 V AC 50/60 Hz (AC-3) |
|
Putere motor [hp]
|
5 HP la 230/240 V AC 50/60 Hz pentru motoare monofazate, 10 HP la 230/240 V AC 50/60 Hz pentru motoare trifazate, 30 HP la 460/480 V AC 50/60 Hz pentru motoare trifazate |
|
Tensiune circuit de control [Uc]
|
380 V AC 50/60 Hz |
|
Compoziție contacte auxiliare
|
1 NO + 1 NC |
|
Tensiune nominală de izolație [Ui]
|
690 V pentru circuitul de semnalizare conform IEC 60947-1, 600 V pentru circuitul de putere conform IEC 60947-4-1 |
|
Durabilitate mecanică
|
6 milioane de cicluri |
|
Durabilitate electrică
|
1,5 milioane de cicluri la 40 A AC-3 la Ue ≤ 440 V |
|
Categorie de supratensiune
|
III |
|
Curent termic convențional în aer liber [Ith]
|
10 A (la 60 °C) pentru circuitul de semnalizare, 60 A (la 60 °C) pentru circuitul de putere |
|
Capacitate de închidere [Irms]
|
800 A la 440 V pentru circuitul de putere conform IEC 60947 |
|
Capacitate de scurtcircuit [Icw]
|
165 A ≤ 40 °C 1 min pentru circuitul de putere, 720 A ≤ 40 °C 1 s pentru circuitul de putere |
|
Rating siguranță asociată
|
80 A gG la ≤ 690 V tip de coordonare 1 pentru circuitul de putere, 80 A gG la ≤ 690 V tip de coordonare 2 pentru circuitul de putere |
|
Standard de protecție
|
IP2X |
|
Temperatură de operare
|
-5...60 °C |
|
Temperatură de depozitare
|
-40...70 °C |
|
Montare
|
Șină DIN, placă |
|
Certificări
|
CCC, CSA, UL, GOST |
|
Conexiuni - terminale
|
Circuit de control: borne cu șurub 1 cablu 1...4 mm² flexibil fără capăt de cablu, Circuit de putere: borne cu șurub EverLink BTR 1 cablu 1...35 mm² flexibil fără capăt de cablu |
|
Cuplu de strângere
|
Circuit de control: 1,7 N.m pe borne cu șurub cu șurubelniță plată Ø 6 mm, Circuit de putere: 5 N.m pe borne cu șurub EverLink BTR cablu 1...25 mm² hexagonal 4 mm |
|
Timp de operare
|
12...26 ms închidere, 4...19 ms deschidere |
|
Nivel de fiabilitate a siguranței
|
B10d = 20.000.000 cicluri contactor cu sarcină mecanică conform EN/ISO 13849-1, B10d = 1.369.863 cicluri contactor cu sarcină nominală conform EN/ISO 13849-1 |
