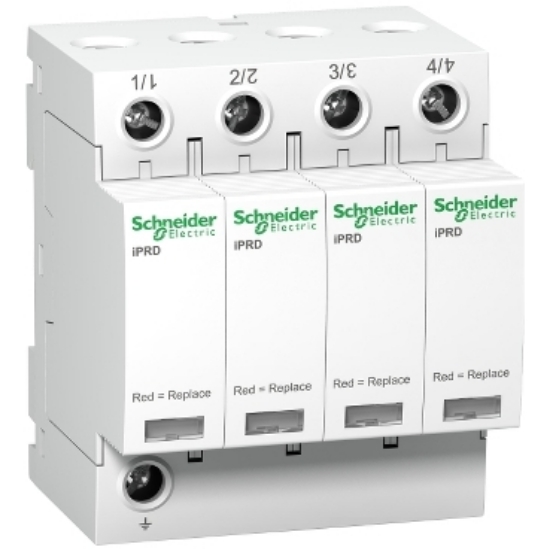

Descarcator IPRD20 20 kA 250V 4P A9L20400

Descărcător modular iPRD20, 4P, 20 kA, 350V, Schneider Electric.

Producător: Schneider Electric

Cod produs: 3606480506451

Descărcătorul modular iPRD20 de la Schneider Electric este conceput pentru protecția instalațiilor electrice împotriva supratensiunilor. Acest model de tip 2 utilizează tehnologia MOV și este compatibil cu sistemele de împământare TN-C-S. Cu o tensiune nominală de operare de 230/400 V AC și o frecvență de 50/60 Hz, iPRD20 oferă un curent nominal de descărcare de 5 kA și un curent maxim de descărcare de 20 kA. Tensiunea maximă de funcționare continuă este de 350 V, iar nivelul de protecție la tensiune este sub 1,1 kV. Dispozitivul se montează pe șină DIN, având dimensiuni de 85 mm înălțime, 72 mm lățime și 69 mm adâncime, cu o greutate de 0,416 kg. Este conform cu standardele EN 61643-11:2012 și IEC 61643-11:2011.

396,88 lei

increase-value decrease-value

Timp de livrare: 5-7 zile

Specificatii
Recenzii

Specificații produse

Denumire caracteristica	Valoarea
Gama de produse	IPRD
Tip produs	Descărcător cu cartuș debroșabil
Nume scurt al dispozitivului	iPRD20
Descriere poli	4P
Semnalizare de la distanță	Fără
Sistem de legare la pământ	TN-C-S
Tip clasă descărcător de supratensiune	Tip 2
Tehnologie pentru descărcător de supratensiune	MOV
Tensiune nominală de operare	230/400 V AC (+/- 10 %) la 50/60 Hz
Curent nominal de descărcare	Mod comun 5 kA (L/PE), Mod comun 5 kA (N/PE)
Curent maxim de descărcare	Mod comun 20 kA (L/PE), Mod comun 20 kA (N/PE)
Tensiunea maximă de funcționare continuă	Mod comun 350 V (L/PE), Mod comun 350 V (N/PE)
Nivel de protecție la tensiune maxim	Mod comun <1,1 kV tip 2 (L/PE), Mod comun <1,1 kV tip 2 (N/PE)
Supratensiune temporară	337 V (L/N) 5 s încercare, 1200 V (N/PE) 200 ms mod defectare în siguranță
Tip dispozitiv de deconectare	Întreruptorul asociat iC60N 20 A curbă C - Icu 10 kA, Întreruptorul asociat iC60H 20 A curbă C - Icu 15 kA, Întreruptorul asociat iC60L 20 A curbă C - Icu 25 kA, Întreruptorul asociat NG125H 20 A curbă C - Icu 36 kA, Întreruptorul asociat NG125L 20 A curbă C - Icu 50 kA, Siguranță asociată gG 40 A - Icu 15 kA, Siguranță asociată gG 80 A - Icu 50 kA
Mod de montare	Clipsabil (șină DIN)
Număr de pași de 9mm pe rând	8
Culoare	Alb (RAL 9003)
Conexiuni - borne	Terminal tip tunel (partea de jos) 2,5…35 mm², Terminal tip tunel (partea superioară) 2,5…35 mm²
Cuplu de strângere	2,5 N.m
Cod compatibilitate	IPRD20
Temperatura de funcționare	-25°C la +60°C
Temperatura de depozitare	-40°C la +85°C
Grad de protecție	IP20 (incorporat), IP40 (pe fața frontală)
Standarde	EN 61643-11:2012, IEC 61643-11:2011
Certificări produs	CE
Etichete privind calitatea	NF, KEMA-KEUR
