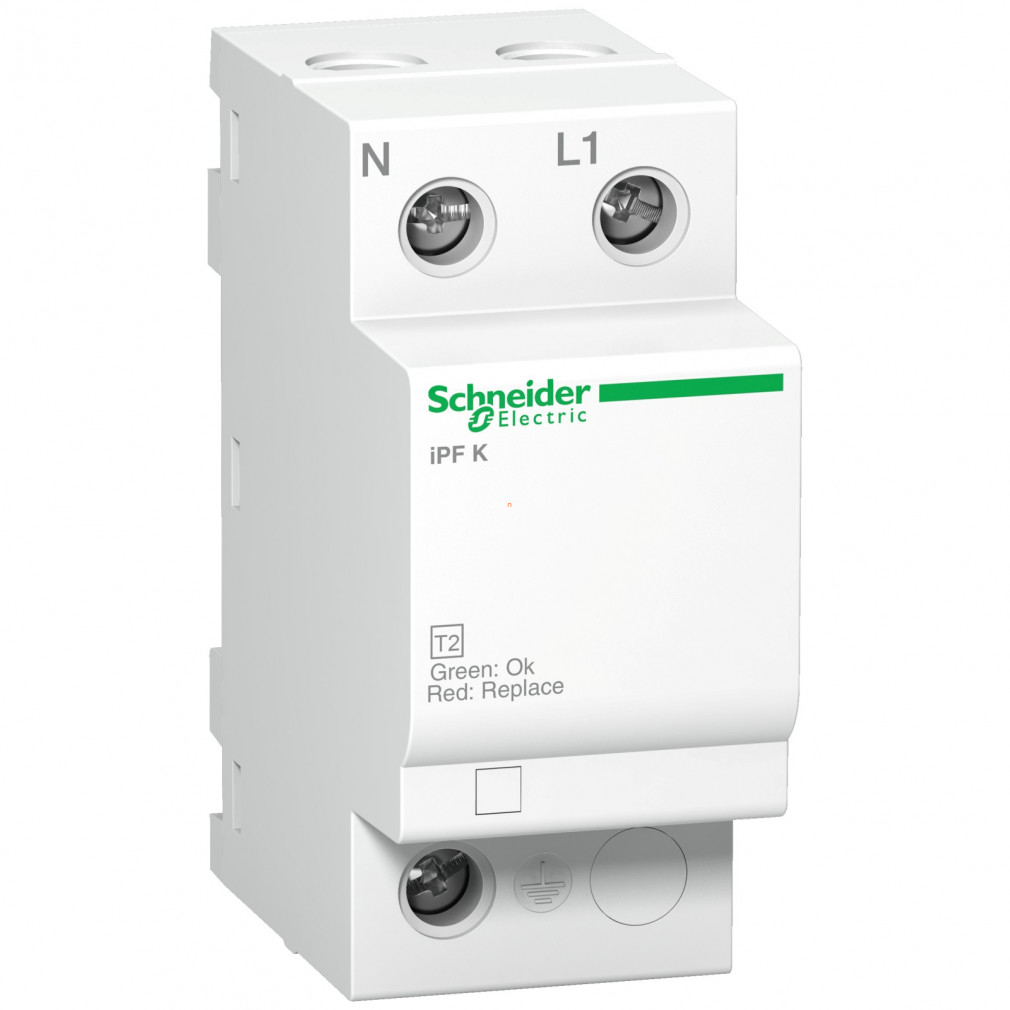

Descărcător la supratensiune modular iPF K 20 - 1P+N - 340V A9L15692

Descărcător la supratensiune modular iPF K 20 de la Schneider Electric, tip 2, pentru protecția echipamentelor electrice în rețelele TN-S și TT.

Producător: Schneider Electric

Cod produs: A9L15692

Descărcătorul la supratensiune modular iPF K 20 de la Schneider Electric este conceput pentru a oferi protecție eficientă împotriva supratensiunilor în rețelele electrice de distribuție. Acest dispozitiv de tip 2 este ideal pentru utilizarea în sistemele de împământare TN-S și TT, asigurând o protecție fiabilă a echipamentelor electrice sensibile.

Caracteristici principale:

Tehnologie MOV + GDT pentru o protecție optimă.
Tensiune maximă de operare continuă (Uc): 340 V L/PE, 260 V N/PE, 340 V L/N.
Curent nominal de descărcare (In): 5 kA.
Curent maxim de descărcare (Imax): 20 kA.
Nivel de protecție la tensiune (Up): <1,5 kV N/PE, <1,1 kV L/N.
Montare pe șină DIN, cu dimensiuni compacte: 81 mm înălțime, 36 mm lățime, 69 mm adâncime.
Conexiuni prin terminale tip tunel pentru conductori rigizi și flexibili.

Acest descărcător este certificat conform standardului IEC 61643-11:2011 și este potrivit pentru utilizare în aplicații de distribuție electrică, oferind o soluție fiabilă și durabilă pentru protecția împotriva supratensiunilor.

179,08 LEI

increase-value decrease-value

Specificatii
Recenzii

Specificații produse

Denumire caracteristica	Valoarea
Tensiune nominală de izolație (Ui)	230 V AC (+/- 10 %) la 50/60 Hz
Tensiune maximă de operare continuă (Uc)	340 V L/PE, 260 V N/PE, 340 V L/N
Curent nominal de descărcare (8/20)	5 kA (L/PE, N/PE, L/N)
Curent maxim de incarcare	20 kA (L/PE, N/PE, L/N)
Nivel de protecție la tensiune maximă [Up]	<1,5 kV N/PE, <1,1 kV L/N
Tehnologie descărcător	MOV + GDT
Tip descărcător	Tip 2
Sistem de împământare compatibil	TN-S, TT
Metode de montaj	Pe șină DIN
Dimensiuni	81 mm (înălțime) x 44.5 mm (lățime) x 91.3 mm (adâncime)
Greutate netă	210 g
Culoare	Alb (RAL 9010)
Temperatură de culoare	-25...+60 °C, -40...85 °C
Umiditatea relativă	5…95 %
Altitudinea de operare	Până la 2000 m
Grad de protecție (IP)	IK03 conform IEC 62262
Certificări produs	CE, EAC
Standard respectat	IEC 61643-11:2011
Conexiuni - terminale	Terminal tip tunel (sus sau jos) 1…25 mm² rigid, 1…16 mm² flexibil
Lungimea de dezizolare a cablului	11 mm
Cuplu de strângere	3,5 N.m
Tip curent rezidual	0,003 mA
Tip dispozitiv de deconectare	Întreruptor iK60N 20 A curba C - Icu 6 kA, siguranță gG 25 A - Icu 25 kA
Semnalizare de la distanță	Fără
Tensiune circuit de semnalizare	0,25 A/250 V AC 50/60 Hz
Descriere poli	1P + N
Compatibilitate	iPF K 20
Domeniu de utilizare al dispozitivului	Distribuție

Specificații produse

Denumire caracteristica	Valoarea
Tensiune nominală de izolație (Ui)	230 V AC (+/- 10 %) la 50/60 Hz
Tensiune maximă de operare continuă (Uc)	340 V L/PE, 260 V N/PE, 340 V L/N
Curent nominal de descărcare (8/20)	5 kA (L/PE, N/PE, L/N)
Curent maxim de incarcare	20 kA (L/PE, N/PE, L/N)
Nivel de protecție la tensiune maximă [Up]	<1,5 kV N/PE, <1,1 kV L/N
Tehnologie descărcător	MOV + GDT
Tip descărcător	Tip 2
Sistem de împământare compatibil	TN-S, TT
Metode de montaj	Pe șină DIN
Dimensiuni	81 mm (înălțime) x 44.5 mm (lățime) x 91.3 mm (adâncime)
Greutate netă	210 g
Culoare	Alb (RAL 9010)
Temperatură de culoare	-25...+60 °C, -40...85 °C
Umiditatea relativă	5…95 %
Altitudinea de operare	Până la 2000 m
Grad de protecție (IP)	IK03 conform IEC 62262
Certificări produs	CE, EAC
Standard respectat	IEC 61643-11:2011
Conexiuni - terminale	Terminal tip tunel (sus sau jos) 1…25 mm² rigid, 1…16 mm² flexibil
Lungimea de dezizolare a cablului	11 mm
Cuplu de strângere	3,5 N.m
Tip curent rezidual	0,003 mA
Tip dispozitiv de deconectare	Întreruptor iK60N 20 A curba C - Icu 6 kA, siguranță gG 25 A - Icu 25 kA
Semnalizare de la distanță	Fără
Tensiune circuit de semnalizare	0,25 A/250 V AC 50/60 Hz
Descriere poli	1P + N
Compatibilitate	iPF K 20
Domeniu de utilizare al dispozitivului	Distribuție
